QB30-0.5矿用隔爆型电动执行器是我公司针对国家|类防爆行业设计的阀门专用控制件，主要用于启闭件做90°回转运动的阀门配套使用，如球阀、蝶阀等，用于对阀门的开启、关闭、调节，是阀门实现远控、集控和自控必不可少的驱动装置。其具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。本产品的性能符合GB/T3836.1-2021《爆炸性气体环境用电气设备第1部分:通用要求》,GB/T3836.2-2021(像炸性气体环境用电气设备第2部分:由隔爆外壳“d”保护的设备》及GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定，可广泛应用于煤矿井上、井下的管道阀控系统中。
二、产品型号与标识精准解读
1.官方标准型号
QB30-0.5(380)
|
型号字符 |
对应含义 |
|
Q |
阀门电动装置 |
|
B |
隔爆型（矿用I类防爆） |
|
30 |
额定输出扭矩：300N・m |
|
0.5 |
输出转速：0.5r/min |
|
380 |
电源电压：AC380V50Hz |
2.同系列其他常见型号
- QB30-0.5(380)：300N·m，0.5r/min，AC380V
- QB60-5(380)：600N·m，0.5r/min，AC380V
- QB120-5(380)：1200N·m，0.5r/min，AC380V
- QB30-0.5(660)：300N·m，0.5r/min，AC660V
- QB60-0.5(660)：600N·m，0.5r/min，AC660V
- QB120-0.5(660)：1200N·m，0.5r/min，AC660V

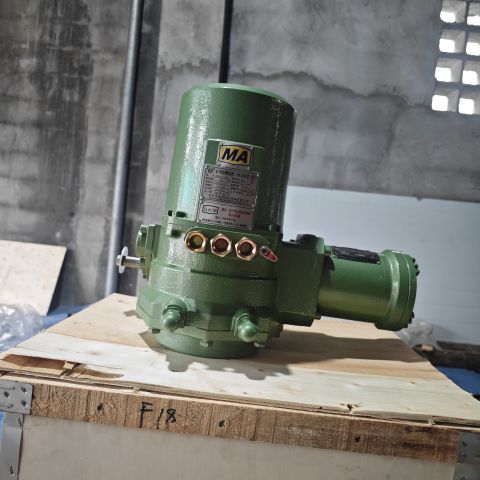

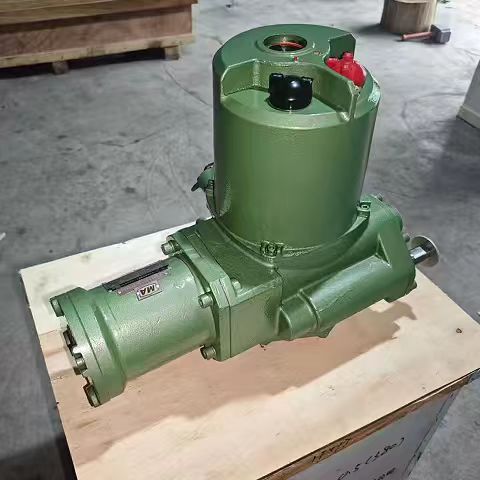

3.阀体标识说明（对应图片）
|
标识 |
对应含义 |
|
MA |
矿用产品安全标志，表明产品符合煤矿安全标准，可在煤矿井下使用 |
|
矿用隔爆型阀门电动装置 |
产品类型，防爆标志为Exd I Mb |
|
三个黄铜电缆引入装置 |
分别用于电源进线、控制进线和信号出线 |
|
红色急停按钮 |
紧急停止按钮，按下后立即切断所有电源 |
|
侧面手动操作轴 |
断电应急手动操作接口，插入专用手柄即可手动启闭阀门 |
|
底部两个调节手轮 |
分别用于调节开限位和关限位 |
三、核心产品结构与特征
1.矿用隔爆型高强度结构
- 采用高强度灰铸铁整体铸造隔爆外壳，壁厚均匀，强度高，抗冲击、抗爆炸性能好
- 防爆等级Exd I Mb，符合GB3836.1-2021和GB3836.2-2021标准，可在含有瓦斯、煤尘爆炸性危险气体的煤矿井下非采掘工作面安全使用
- 所有结合面均采用精密加工，配合防爆密封垫，隔爆间隙符合国家标准
- 防护等级IP65，防尘防水，适应煤矿井下多尘、潮湿的恶劣环境
2.部分回转大扭矩输出设计
- 采用三相异步防爆电机，启动扭矩大，运行平稳，耐频繁启动
- 减速机构采用高精度蜗轮蜗杆传动，传动效率高，噪音低，使用寿命长
- 额定输出扭矩300N·m，可适配DN80~DN200的球阀、蝶阀等90°旋转阀门
- 输出转速0.5r/min，启闭时间约18秒，兼顾操作速度和安全性
3.完善的安全保护功能
- 机械限位保护：控制阀门全开和全关位置，防止过行程损坏阀门
- 过力矩保护：当阀门启闭力矩超过设定值时，自动切断电源并报警
- 缺相保护：防止电机缺相运行烧毁
- 过流保护：防止电机过载运行
- 紧急停止保护：按下红色急停按钮，立即切断所有电源
4.灵活的控制方式
- 支持就地控制和远程控制两种模式，可通过内部切换开关选择
- 支持开关量控制，可直接接入PLC、DCS等工业控制系统
- 提供无源触点开关量状态反馈信号，实时反馈阀门全开、全关和故障状态
- 自带手动应急操作机构，断电时可通过专用手柄手动启闭阀门，保障系统安全
四、完整技术参数表
|
项目 |
QB30-0.5(380)标准参数 |
|
额定输出扭矩 |
300Nm |
|
电源电压 |
AC380V，50Hz |
|
输出转速 |
0.5r/min |
|
90°启闭时间 |
约18秒 |
|
防爆等级 |
Exd I Mb |
|
防护等级 |
IP65 |
|
工作温度 |
-20℃~+40℃ |
|
相对湿度 |
≤90%（+25℃） |
|
大气压力 |
80kPa~110kPa |
|
工作制 |
S2-10短时10分钟 |
|
电机功率 |
0.18kW |
|
电机类型 |
矿用隔爆型三相异步电机 |
|
控制电压 |
DC24V（内置变压器） |
|
连接方式 |
标准ISO5211 F10法兰连接 |
|
手动操作 |
侧装式手摇柄 |
|
设计标准 |
GB3836.1-2021、GB3836.2-2021 |
|
认证标准 |
矿用产品安全标志（MA）、防爆合格证 |
