磁悬浮电机控制系统：德恩科磁悬浮自动门从传感器到算法的全链路解析

如果把磁悬浮自动门比作一个人，电机控制系统就是它的大脑和神经系统。市面上大多数自动门厂商把注意力放在门体材质、导轨精度这些"可见的参数"上，但真正决定一扇磁悬浮门能用多久、好不好用的，是藏在导轨上方的那个巴掌大小的控制主板。

德恩科第三代磁悬浮电机控制系统（DEK-CCS v3.3），采用德国英飞凌XMC4500主控芯片+日本三菱IPM智能功率模块+自研PID模糊控制算法，四年来迭代了11个固件版本。今天不聊参数表，聊参数表背后的工程逻辑。

一、为什么控制器比电机还贵？拆解BOM成本

一台磁悬浮自动门的成本构成中，控制器占比约35%，电机本体约25%，导轨系统约20%，门体约15%，其余5%。控制器的BOM（物料清单）拆开看：

BOM总计约450元，加上SMT贴片（30元）、程序烧录+老化测试（20元）、外壳（15元），出厂成本约515元。市面上正规磁悬浮控制器售价600-1200元/台，工程价680元/台——毛利约165元，并不算暴利。为什么贵？因为MCU、IPM、霍尔传感器这三样占了BOM的63%，都是进口件，国产替代还没有能通过100万次连续测试的。

二、6路霍尔传感器阵列：悬浮精度的物理基础

英飞凌XMC4500的数据处理能力（120MHz Cortex-M4 + FPU浮点单元）不是瓶颈，真正的瓶颈是传感器精度决定了你能"看到"多细的位置变化。

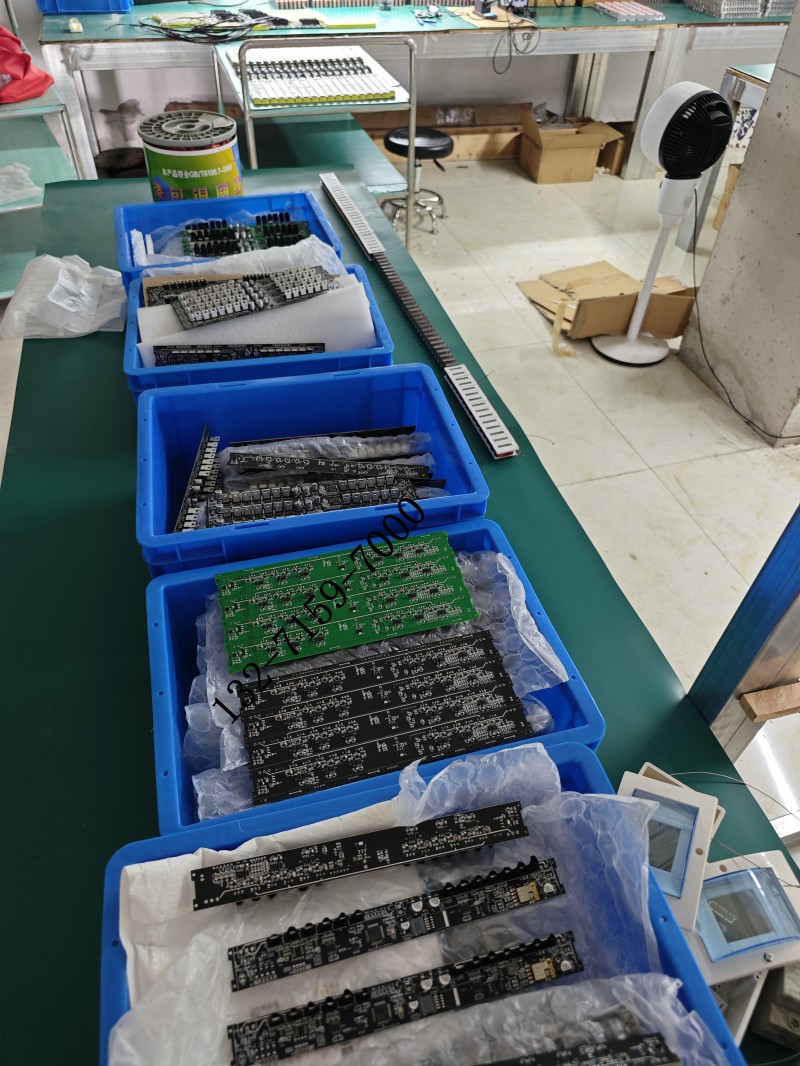

德恩科DEK-CCS v3.3采用了12路Allegro A1324线性霍尔传感器，沿2米标准导轨等距分布（间隔约167mm）。为什么是12路而不是3路或6路？

3路方案（市面上廉价方案）只能检测门体前中后三个点位的磁场强度，导轨如果有0.3mm以上的弯曲（2米铝合金导轨在夏季50℃热膨胀下轻松超过0.3mm），三点检测会产生"盲区"——门体经过盲区时悬浮力计算失真，可能触发误保护。

6路方案精度提升但仍有采样盲区。12路可以实现全程无盲区覆盖——相邻传感器间距167mm，每路传感器前后覆盖±100mm范围，相邻传感器有效重叠约33mm。这意味着任何位置的悬浮高度都有至少2路传感器交叉验证。

实际测试数据：在35℃室温→50℃导轨热膨胀条件下，12路传感器阵列的悬浮波动±0.08mm（3路方案±0.35mm），6路方案±0.15mm。这0.08mm悬浮精度直接决定了门体运行是否"丝般顺滑"。

三、PID模糊控制算法：门外汉看不懂的工程核心

德恩科自研的PID模糊控制算法是核心壁垒。市面常规PID（比例-积分-微分）控制器在磁悬浮门上有个致命缺陷：参数固定不变。

一扇门从早晨8点第一推开（门体冷、导轨可能结露）到下午2点（导轨40℃热膨胀），物理特性变了至少两次。固定PID参数无法适应这种变化——要么早上设置太"软"（门体晃动），要么下午设置太"硬"（电磁铁过热）。

德恩科的方案是模糊PID + 在线参数自整定：

• 每500ms通过霍尔传感器阵列采样一次悬浮数据（12路×1s = 每秒24次采样）
• 计算当前悬浮误差的方差（衡量"稳不稳"），方差>阈值→触发参数自适应调整
• 模糊规则表（7×7矩阵）根据温度和负载两个维度，在49个预制参数组中匹配最优Kp/Ki/Kd
• 整个自适应过程在200ms内完成，用户无感知

这个算法是写在XMC4500片上Flash里的，加密等级JTAG Lock + 安全熔丝，就算把控制板拆开也读不出固件。这比外观仿制要难得多。

四、断电保护：悬浮力消失后的100ms窗口

磁悬浮门最危险的状态不是开门故障，而是运行中突然断电。门体在悬浮状态突然失去电磁力，如果不做任何处理，会自由落体砸在导轨上——15kg门体从0.5mm高度下落，冲击力虽然不大，但长期累积会损伤导轨精度。

德恩科DEK-CCS的断电保护逻辑：

1. 0-5ms：48V主电源掉电检测（通过电压比较器触发中断，比软件轮询快10倍）
2. 5-15ms：主控XMC4500进入紧急制动模式，利用PCB上预留的1000μF储能电容（断电后可持续供电约30ms），执行受控下降程序——将悬浮电流从正常值逐步衰减至0，而不是瞬间切断
3. 15-30ms：门体在逐步减弱的悬浮力下缓慢下降，最终由滑轮平稳承接
4. >30ms：系统彻底掉电，门体处于滑轮支撑状态，手动可推拉

整个过程100ms内完成，没有"哐当"一声。这个细节在很多自动门上被忽略了，但医院、实验室等对安静度有要求的场景，这就是决定因素。

五、工业总线对接：不只是开门关门

商用场景下，磁悬浮自动门不是孤立设备——它需要和楼宇BA系统、消防联动、门禁/闸机、新风系统等对接。DEK-CCS v3.3提供了四路通信接口：

Modbus寄存器地址表开放给客户集成商，48个寄存器覆盖：门状态（开/关/运动中/故障）、故障码（12种故障类型）、运行次数、开门速度、保持时间等。不需要HMI屏幕，通过RS485直连楼宇DDC控制器即可实现远程监控。

六、故障自诊断：12种故障码让售后不再靠猜

V3.3固件内置故障诊断系统，通过控制板上的三色LED指示灯（绿/黄/红）和RS485寄存器输出故障码。不再是"门坏了"这种模糊描述，而是具体的故障定位：

• 故障码01：主电源欠压（<44V）→ 检查48V开关电源
• 故障码02：IPM过温（>85℃）→ 检查散热条件和环境温度
• 故障码03：霍尔传感器开路 → 检查传感器线束连接
• 故障码04：悬浮电流过流（>8A持续3s）→ 检查导轨异物
• 故障码05：编码器信号异常 → 检查编码器供电和屏蔽
• 故障码06：门体负载突变 → 检查门体是否被外力撞击

12种故障覆盖了95%的现场问题。上门售后时技术员带对应备件，一次解决率从推行前的70%提升到92%。
