3000W连续光纤鸳鸯锅激光焊接机 详细介绍
一、 设备名称解析与概述
-
3000W： 指激光器的输出功率。3000瓦属于中高功率，能量密度高，非常适合不锈钢等材质的深熔焊，能高效完成锅具（特别是锅底与锅身）的拼接焊接，保证焊透和牢固。
-
连续光纤：
-
连续： 激光器以连续模式出光，形成稳定能量，非常适合进行长而连续的环形焊缝，速度快，焊缝平滑无漏点。
-
光纤： 激光通过柔性光纤传输，能量稳定，易于与自动化运动平台集成，实现复杂轨迹（如圆形）的精密焊接。
-
-
钢锅： 明确了设备的专用领域。其工装夹具是为固定圆柱形或异形锅具而特殊设计的。
-
激光焊接机： 采用先进的激光焊接工艺，替代传统的氩弧焊（TIG焊）和钎焊，是厨具制造业升级换代的关键设备。
概述：该设备是一台专为不锈钢锅具行业设计的高效、自动化焊接解决方案，通过高能量激光束实现锅底与锅身的精密环缝焊接，旨在提升质量、效率和自动化水平。
二、 核心组成部分
-
激光发生器： 设备的“心脏”，通常采用进口（如IPG、nLIGHT）或国产（如锐科、创鑫）品牌的3000W连续光纤激光器，提供稳定、可靠的激光输出。
-
焊接头： 包含准直镜、聚焦镜、保护镜片、同轴吹气系统和水冷系统。常配备红光定位或CCD视觉系统，便于初始位置定位；高端配置会加入焊缝跟踪系统，自动补偿工件装配误差。
-
运动系统：
-
形式： 多采用多轴机器人（灵活性高）或精密十字滑台+旋转轴（专用于环缝）的组合。
-
功能： 精确控制焊接头沿锅具的接缝轨迹（通常是圆形）进行运动。
-
-
专用工装夹具：
-
这是“钢锅”专用的核心体现。夹具通常由卡盘或膨胀轴来精密定位和夹紧锅身，底部有支撑，确保锅底与锅身紧密贴合，防止焊接过程中变形。
-
夹具需具备快速换型功能，以适应不同直径和高度的锅型。
-
-
控制系统： 工业计算机（PC）或高端数控系统（如西门子、发那科）集成控制激光器、运动机构、气路等所有单元。触摸屏操作，可存储上百种焊接程序。
-
辅助系统：
-
冷却系统： 工业冷水机，为激光器和焊接头提供持续冷却。
-
保护气系统： 提供高纯度氩气（Ar），从焊接头同轴吹出，防止焊缝金属在高温下氧化，保证焊缝银白、美观。
-
安全防护： 全封闭防护罩、安全门锁、急停按钮，全面保护操作人员安全。
-
三、 工作流程（以焊接锅底为例）
-
上料： 操作员将锅身套在专用夹具上，夹具自动膨胀卡紧锅身。然后将锅底放入预定位置。
-
夹紧： 上压盘或周边卡爪下降，将锅底与锅身压紧，确保对接处无缝、无间隙。
-
定位： 焊接头移动至焊接起始点（可通过视觉定位自动寻找）。
-
焊接： 启动后，保护气先吹出，激光器出光，同时运动系统带动焊接头沿锅底与锅身结合的圆周进行精确焊接。
-
完成： 焊接完成一圈后，激光器关闭，焊接头抬起并复位。
-
下料： 夹具松开，操作员取下焊接完成的产品。
四、 突出优势与特点
-
焊接质量顶级：
-
焊缝窄、平滑美观，无需或仅需极少打磨，减少后续工序。
-
热影响区小，锅具整体变形极小，成品率高。
-
焊接强度高，焊缝密封性好，完全满足锅具的使用和安全要求。
-
-
生产效率高： 3000W功率支持高速焊接，单锅焊接时间通常在10-30秒内完成，远快于传统焊接。
-
自动化程度高： 装夹后整个过程自动完成，降低了对操作工技能的要求，保证了质量的一致性。
-
节能环保： 电光转换效率高（可达30%以上），能耗远低于传统焊接；无焊丝、焊条等耗材；无有害烟尘，更环保。
-
操作简便： 人性化操作界面，参数数字化设置，不同锅具型号可一键调用对应程序。
五、 与传统焊接（氩弧焊）的对比
| 特性 | 3000W光纤激光焊 | 传统氩弧焊（TIG） |
|---|---|---|
| 热输入 | 极低，热影响区小 | 高，热影响区大 |
| 变形 | 几乎无变形 | 变形严重，需大量校形工作 |
| 焊缝 | 窄、光滑、美观 | 宽、粗糙、有凹坑 |
| 效率 | 高（10-30秒/件） | 低（1-2分钟/件且需打磨） |
| 自动化 | 易于实现全自动化 | 对工人技能依赖高，自动化难度大 |
| 能耗耗材 | 能耗较低，无耗材 | 能耗高，需要消耗钨极、焊丝、气体 |
六、 应用领域
-
主要应用： 各类不锈钢锅具的锅底与锅身环缝焊接（如炒锅、汤锅、煎锅、奶锅、高压锅等）。
-
延伸应用： 不锈钢保温杯、茶杯、餐饮器具、罐体等圆柱形产品的精密焊接。
七、 总结
3000W连续光纤鸳鸯锅激光焊接机是厨具制造业迈向自动化、智能化生产的标志性设备。它通过非接触式的激光焊接技术，从根本上解决了传统焊接带来的变形、效率低下和外观不良等行业痛点，极大地提升了产品的品质档次和生产效益，是锅具生产企业进行技术升级、提高市场竞争力的强大武器。

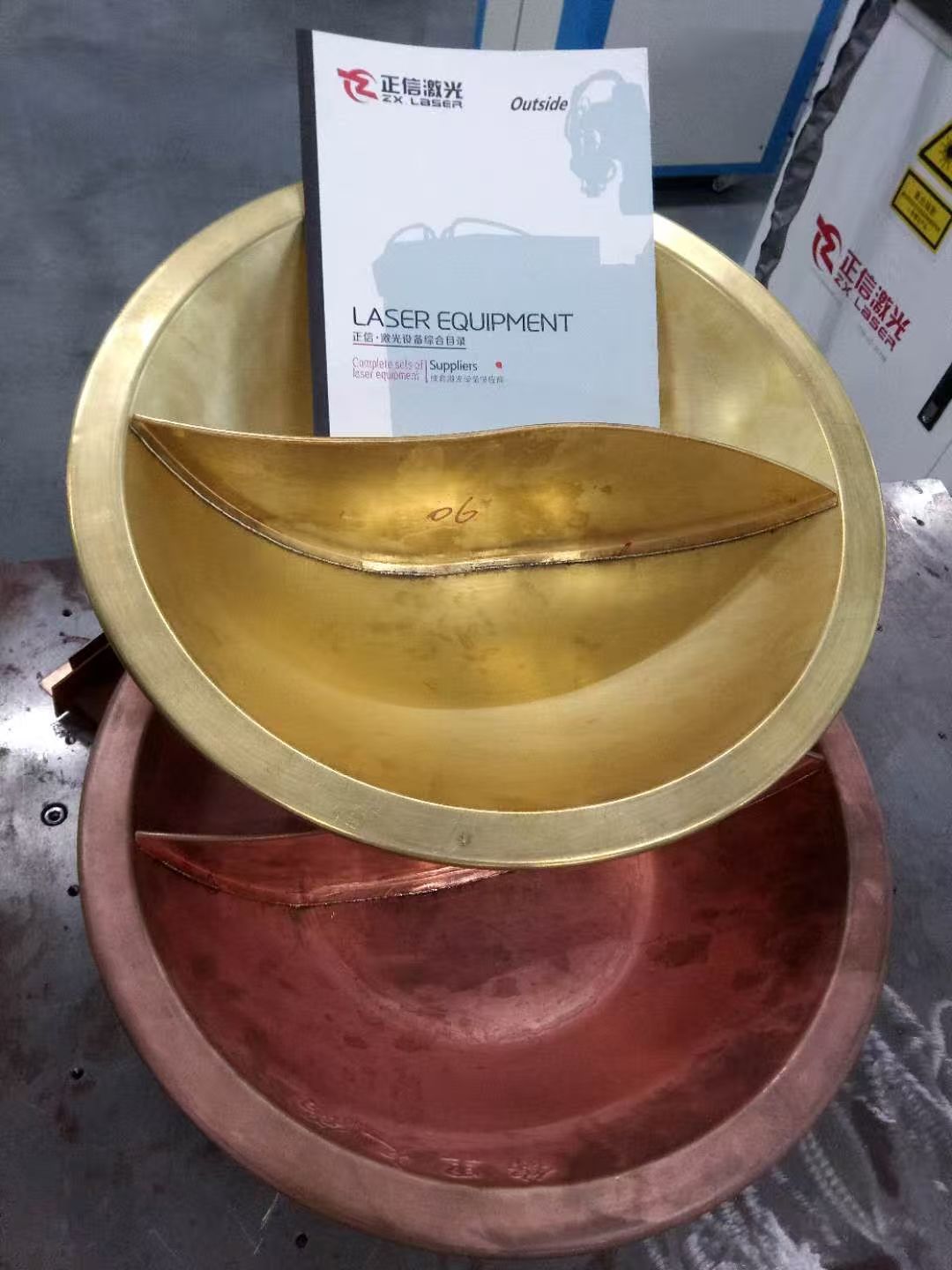

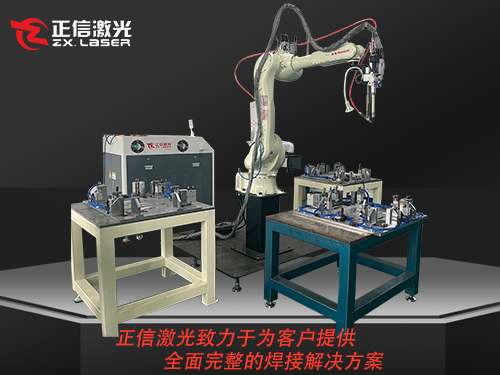

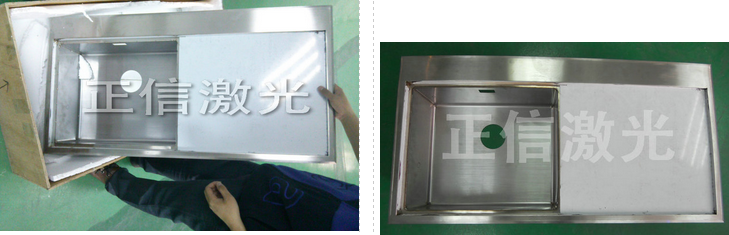

产品展示：
