400W脉冲平板电脑框激光焊接机

一、 设备概述

400W脉冲平板电脑框激光焊接机是一款专为消费电子产品，特别是平板电脑、智能手机、笔记本电脑等金属中框（通常为铝合金、不锈钢等）的精密焊接而设计的高端激光加工设备。它采用高能量的脉冲激光，在极短时间内使金属局部熔化并重新凝固，形成牢固的焊接接头。该设备以其高精度、高效率、低变形和美观的焊缝质量，成为3C制造业中不可或缺的工艺装备。

二、 核心优势与特点

1. 焊接精度高，热影响区小

   • 脉冲激光能量集中，作用时间短（毫秒级），对工件的热输入小，因此热变形极小。这对于结构紧凑、公差要求严格的平板电脑框至关重要，有效避免了因焊接变形导致的装配问题。

2. 焊缝美观，无需后续处理

   • 焊接形成的焊缝光滑、均匀、无气孔，呈鱼鳞纹状，外观质量极高。在很多设计中，可以直接作为产品的外观面，省去了打磨、抛光等二次加工工序，节约了成本和时间。

3. 焊接强度高，密封性好

   • 激光焊接属于冶金结合，焊缝深度比高，焊接强度通常高于母材。同时，能实现气密性焊接，满足电子产品的防水、防尘（IP等级）要求。

4. 自动化程度高，一致性好

   • 设备通常集成于自动化生产线中，配合六轴工业机器人、精密运动平台和视觉定位系统，可实现无人化、全自动生产。由程序控制焊接路径和参数，确保了每一件产品焊接质量的高度一致性。

5. 灵活性高，适应性强

   • 通过更换夹具和修改程序，可以快速适应不同型号、不同尺寸的平板电脑框的焊接需求，特别适合多品种、小批量的柔性生产模式。

6. 非接触式加工

   • 激光加工无需接触工件，没有工具损耗，也避免了接触式加工可能带来的应力或污染问题。

三、 主要技术规格

以下是一个典型400W脉冲激光焊接机的规格表示例，具体参数可能因设备制造商而异：

四、 典型应用领域与焊接部件

• 主要产品：平板电脑、超极本、二合一电脑、智能手机、智能穿戴设备等。

• 具体焊接部件：

  • 中框拼接：将两段或多段铝合金中框焊接成一个完整的框架。

  • 螺母/螺柱焊接：将用于固定的不锈钢或铜螺母焊接至铝框上。

  • 支架焊接：将摄像头支架、天线支架、主板支架等焊接到中框上。

  • 外壳密封焊接：实现设备的气密性封装，达到IP67/IP68防护等级。

  • 补强焊接：在结构薄弱处进行激光补强。

五、 工作流程

1. 上料：机器人或人工将待焊接的平板电脑框组件放入专用治具中。

2. 定位与夹紧：治具精确定位并夹紧工件，确保焊接过程中的稳定性。

3. 视觉识别：CCD相机拍照，自动识别工件特征和焊缝位置，并与预设程序进行比对、补偿偏移量。

4. 焊接：机器人携带激光焊接头，按照预设的3D轨迹和激光参数（功率、频率、脉宽等）进行精确焊接。同时，同轴吹送保护气体。

5. 下料：焊接完成后，机器人将成品取出，放置到流出流水线或指定位置。

6. 质量检测：（可选）可集成在线监测系统，实时监测焊接过程的光、电信号，确保每个焊点质量合格。

六、 选型与考量因素

在选购此类设备时，需重点关注以下几点：

1. 激光器品牌与稳定性：激光器是核心，其长期稳定性和寿命至关重要。

2. 运动系统的精度与速度：机器人/运动平台的重复定位精度直接影响焊接精度。

3. 视觉系统的可靠性：视觉系统的识别精度和速度决定了自动化生产的节拍和良品率。

4. 夹具设计的合理性：专用夹具必须保证工件定位精准，且能有效抑制焊接变形。

5. 软件易用性：操作界面是否友好，编程是否简便，是否支持离线编程。

6. 厂商的技术支持与服务：包括安装调试、操作培训、售后维护和备件供应。

总结

400W脉冲平板电脑框激光焊接机是现代高端智能制造的代表性设备之一。它通过将高能量脉冲激光技术与自动化机器人、机器视觉相结合，解决了消费电子产品金属结构件在强度、美观、气密性和生产效率方面的多重挑战，是提升产品品质和生产竞争力的关键装备。

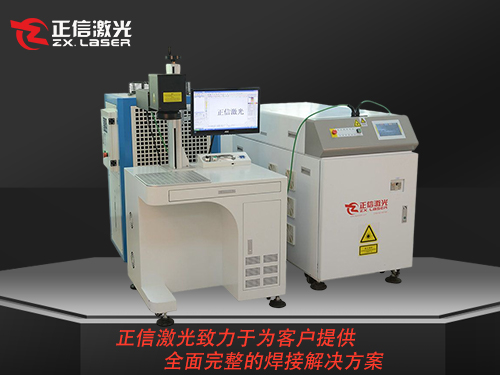

产品展示：

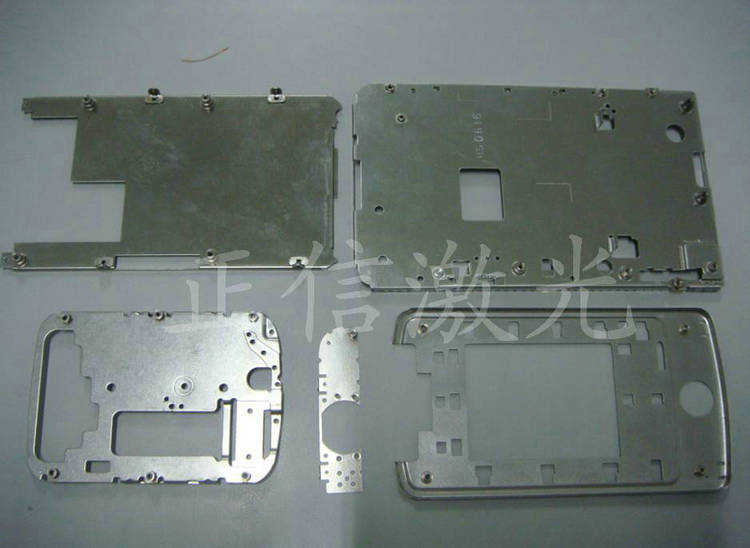

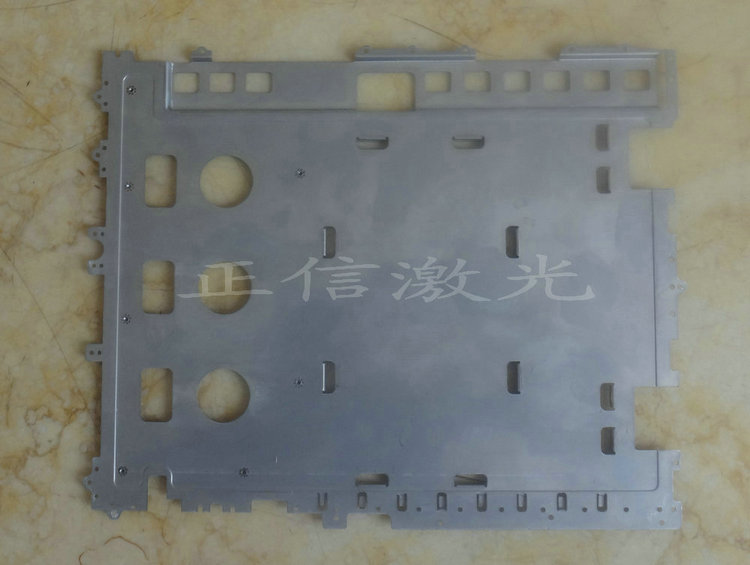

样品展示：
