3000W机器人双工位翻转平台激光焊接机

这款设备是现代高端智能制造的典型代表，它集成了大功率激光器、工业机器人、自动化双工位翻转平台及先进控制系统，实现了高效率、高精度、高质量的自动化激光焊接。

一、 设备核心概览

• 核心功率： 3000W激光器

  • 采用高性能光纤激光器，电光转换效率高，光束质量好，能耗低。

  • 功率稳定，能够轻松应对碳钢、不锈钢、铝合金等多种金属材料的深熔焊、高速拼焊等工艺。

• 自动化核心： 六轴工业机器人

  • 通常采用国际知名品牌（如发那科、库卡、ABB等）或国产高端机器人。

  • 具有高重复定位精度（通常±0.05mm左右）和大的工作半径，能够进行复杂三维轨迹的焊接，灵活性极强。

• 效率核心： 双工位翻转平台

  • 这是实现设备连续高效生产的关键。平台配备两个完全相同的夹具工位。

  • 工作模式： 一个工位在焊接区内进行焊接作业的同时，另一个工位在焊接区外进行工件的拆装。焊接完成后，平台自动翻转（通常为180°），交换两个工位的位置，如此循环往复。

  • 核心优势： 将非加工时间（上下料）与加工时间（焊接）完全重叠，几乎消除了等待时间，大幅提升设备利用率。

二、 设备主要组成部分

1. 激光发生系统： 3000W光纤激光器、激光传输光纤。

2. 机器人系统： 六轴机器人本体、机器人控制柜。

3. 焊接加工头： 随动聚焦激光焊接头，配备CCD监控、气压监测、碰撞保护等功能。

4. 双工位翻转工作台： 伺服电机驱动的高精度翻转机构，两个定制化工装夹具。

5. 安全防护系统： 整体封闭式防护房、防爆观察窗、安全光栅、自动门、激光防护玻璃、通风除尘系统。

6. 中央控制系统： PLC集成控制，触摸屏人机界面，统一协调控制机器人、激光器、翻转台等所有单元，实现一键式操作。

三、 工作流程（循环）

1. 初始状态： 工位A在焊接区内，工位B在上下料区。

2. 步骤一： 操作人员在工位B上装夹待焊工件，同时机器人对工位A上的工件进行焊接。

3. 步骤二： 工位A焊接完成，工位B上下料完成。

4. 步骤三： 系统发出信号，双工位平台自动翻转180°，使已完成装夹的工位B进入焊接区，而已焊接完成的工位A转出至上下料区。

5. 步骤四： 机器人开始焊接工位B上的工件，同时操作人员拆卸工位A上已完成的工件并安装新的待焊工件。

6. 循环往复： 重复步骤2-5，实现不间断的连续生产。

四、 显著特点与优势

• 极高的生产效率： 双工位设计使上下料与焊接并行，设备开动率可达85%以上，比单工位设备效率提升60%-100%。

• 卓越的焊接质量： 3000W激光能量密度高，焊接速度快，热影响区小，变形小，焊缝美观、牢固。

• 高度的灵活性与智能化：

  • 机器人可轻松编程，适应不同产品的焊接路径，特别适合多品种、小批量的柔性生产。

  • 通过更换夹具，可快速切换生产不同产品。

• 大幅降低人力成本： 一名操作工人即可负责上下料，焊接过程完全自动化，对高级焊工依赖度低。

• 出色的稳定性和一致性： 自动化系统排除了人为因素干扰，保证每一件产品的焊接质量稳定一致。

• 良好的工作环境： 全封闭防护和除尘系统，保障员工免受激光、烟尘危害，符合环保和安全标准。

五、 典型应用行业与产品

该设备广泛应用于对焊接质量和效率有高要求的行业：

• 汽车制造： 车身结构件、底盘、车门、行李箱盖、热成型钢部件等。

• 五金机电： 电机壳体、机箱机柜、不锈钢水箱、厨具、管件等。

• 家电行业： 冰箱/空调压缩机、洗衣机内筒、微波炉壳体等。

• 医疗器械： 不锈钢/钛合金手术器械、医疗床、消毒设备等。

• 航空航天： 飞机蒙皮、火箭发动机部件等（对材料和工艺要求极高）。

六、 总结

3000W机器人双工位翻转平台激光焊接机 是一款技术密集型的先进制造装备。它通过 “大功率激光” + “工业机器人” + “双工位自动化” 的黄金组合，完美地解决了现代制造业对 “质量、效率、柔性、成本” 的综合诉求。对于希望提升产能、实现产业升级的中大型企业来说，这是一项极具投资价值的解决方案。

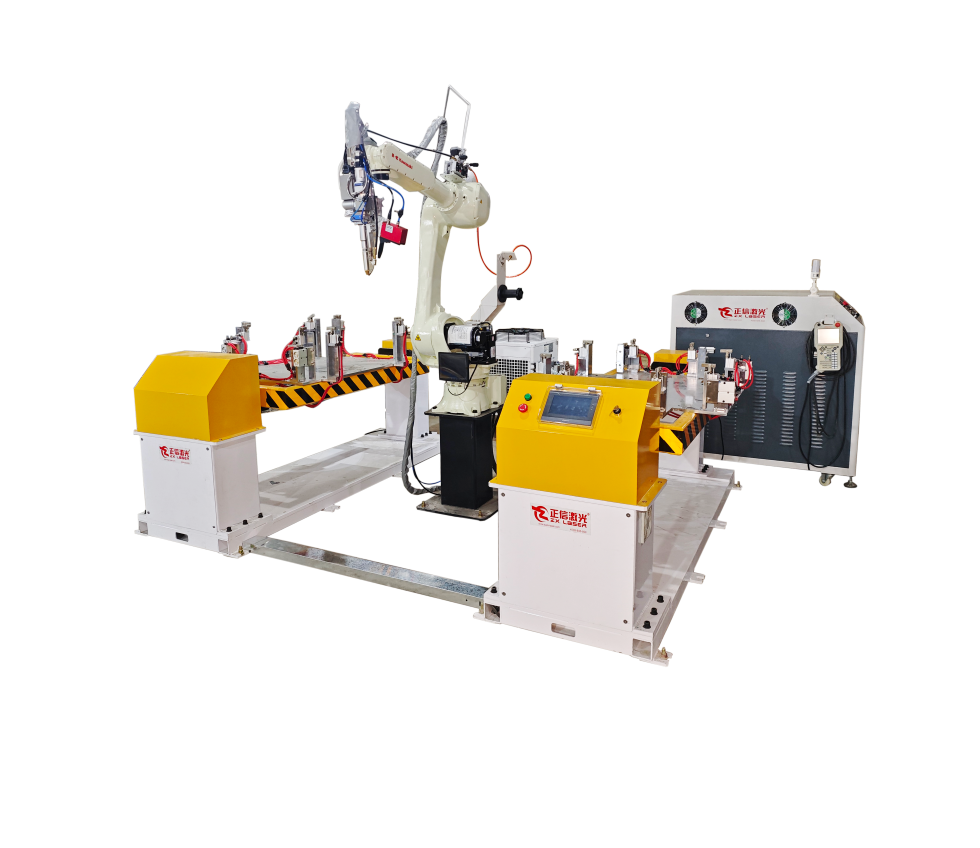

产品展示：

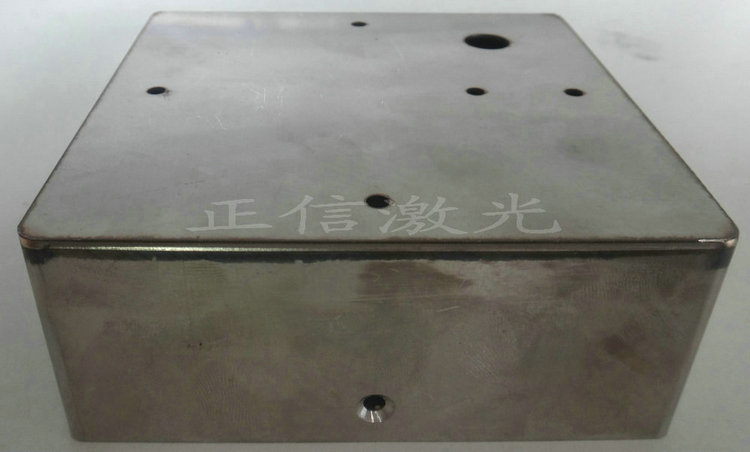

样品展示：
