一、 设备概述
1500W连续光纤激光拼焊机是一种以输出功率为1500瓦的连续型光纤激光器为核心光源的工业焊接装备。它利用高能量密度的激光束作为热源，对金属工件进行精密熔合，实现高质量、高效率的拼接焊接。该功率级别属于中高功率范围，在强度、速度和熔深之间实现了优异平衡，是当前工业制造领域，特别是钣金加工、汽车制造、新能源等行业的主力机型之一。
二、 工作原理
-
激光生成：光纤激光器内的泵浦源（通常为二极管）将电能转化为特定波长的光，激发掺杂稀土元素（如镱）的光纤产生1070nm左右的近红外激光。
-
光束传输：激光通过柔性、低损耗的传输光纤传导至焊接头，此过程能量损失极小。
-
光束聚焦：焊接头内的准直镜和聚焦镜将激光束汇聚成极小的光斑（通常直径在0.1-0.3mm），在工件表面形成超高功率密度（可达10^6 W/cm²以上）。
-
材料熔化：高能量密度的激光光斑迅速加热工件待焊区域，金属材料瞬间熔化并形成熔池。
-
熔池凝固：在数控机床或机器人带动下，激光束相对工件移动，熔池随之移动并快速冷却凝固，形成一条牢固、均匀的焊缝。
三、 核心系统构成
-
激光器系统：
-
核心：1500W连续光纤激光器，具有电光转换效率高（>30%）、光束质量好（通常BPP<2.5 mm·mrad）、体积小、免维护等特点。
-
冷却系统：配套的冷水机，确保激光器在恒温下稳定工作，是保证出光功率稳定性和设备寿命的关键。
-
-
运动与控制系统：
-
运动执行：可以是高精度数控机床（龙门式、悬臂式）、六轴工业机器人或定制化运动平台。
-
数控系统：如西门子、发那科等，负责轨迹规划、速度控制和与外部信号联动。
-
-
焊接头与传感系统：
-
焊接头：含保护镜片、准直/聚焦模块、气体喷嘴。可选配摆动焊接头，通过光束摆动改善桥接能力、消除气孔、优化焊缝成形。
-
视觉系统：CCD同轴监控或前置视觉定位系统，用于焊缝寻位、跟踪和焊后检测。
-
闭环控制系统：如基于熔池监测（PLASMA）或红外测温的实时质量监控与参数反馈调节系统。
-
-
辅助系统：
-
工装夹具：高精度、强夹紧力的定制化夹具，确保拼缝间隙最小化且一致，是保证拼焊质量的基础。
-
保护气系统：提供高纯度氩气、氮气或混合气，用于保护熔池和聚焦镜片，防止氧化。
-
除尘系统：抽风或除尘装置，去除焊接烟尘，保护光学部件和改善工作环境。
-
安全防护：全封闭防护房、激光安全联锁、警示灯等，符合Class 1激光安全标准。
-
四、 主要技术特点与优势
-
高效率：1500W功率下，焊接速度远超传统电弧焊（TIG/MIG），对于薄中板（如1-4mm不锈钢/碳钢）可实现米/分钟级的焊接速度。
-
高质量：
-
焊缝深宽比大，热影响区窄，变形极小。
-
焊接过程非接触，无电极损耗，污染少。
-
焊缝美观、均匀，无需或仅需少量后续处理。
-
-
高灵活性：
-
柔性光纤传输，可与机器人集成，实现三维复杂轨迹焊接。
-
编程控制，易于实现自动化生产，融入智能生产线。
-
-
优异的材料适应性：尤其擅长焊接不锈钢、碳钢、铝、铜、钛等多种金属及其合金。1500W功率可稳定焊接中厚板（如碳钢可达6-8mm）。
-
出色的经济性：虽然初期投资较高，但因其高效率、低能耗、低耗材消耗和低返工率，综合使用成本（CPK）低，投资回报率高。
-
智能化潜力：易于集成传感器，实现焊接过程的在线监测、质量追溯和自适应控制。
五、 典型应用领域
-
汽车制造：
-
车身拼焊：车门、侧围、底板等不等厚板的激光拼焊（TWB），减轻重量，提升安全性和刚度。
-
白车身零部件：座椅、滑轨、安全气囊发生器、排气管等。
-
-
钣金加工与家电：
-
各类机箱、柜体、厨具、不锈钢台面、电梯面板的拼接。
-
-
新能源：
-
动力电池：电池模组连接片（Busbar）、电池外壳、液冷板等精密焊接。
-
氢能：燃料电池双极板焊接。
-
-
机械设备：各种机械罩壳、轨道、仓储设备、农业机械的制造。
-

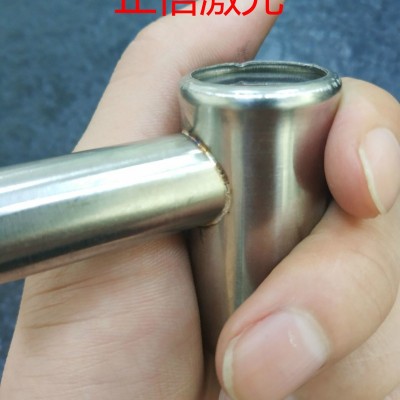

管材与型材：方管、圆管的对接或搭接焊。
六、 主要技术参数示例
-
激光器功率：1500W（连续）
-
额定功率调节范围：10%-99%
-
光束质量（BPP）：< 2.5 mm·mrad
-
焊接熔深（碳钢）：对接焊可达 ~6-8mm
-
焊接速度：依材料与厚度而定，如1mm不锈钢可达8-15 m/min
-
定位精度：±0.05 mm（取决于运动系统）
-
编程方式：离线编程、示教编程
-
电力需求：三相380V / 50Hz
七、 与其它焊接方式的对比
-
vs. 传统电弧焊：速度更快、变形更小、精度更高、更易自动化。
-
vs. 低功率脉冲激光焊：对于较厚材料或长焊缝，连续焊接效率优势巨大，焊缝无鱼鳞纹，更光滑。
-
vs. 更高功率（如3000W+）光纤激光焊：对于中薄板，1500W性价比更高，能耗和热输入相对更低，足以满足大部分需求。
总结
1500W连续光纤激光拼焊机代表了现代精密焊接技术的发展方向，它将高性能光纤激光器自动化控制技术相结合，为工业制造提供了高效、精密、柔性且可靠的焊接解决方案。其广泛的应用领域和显著的生产效益，使其成为制造业转型升级的关键设备之一。在选择时，需根据具体的材料、厚度、焊缝要求、生产节拍和预算，综合考虑激光器品牌、运动系统、工装及自动化集成方案。
