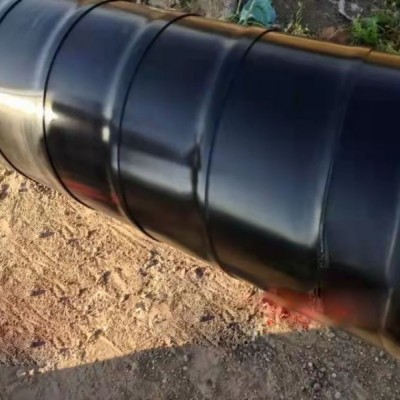

点击图片查看原图
基材（聚乙烯类）经辐射交联 + 预拉伸定型，加热（120-150℃）时恢复原始尺寸，同时内层热熔胶熔化，收缩后紧密包覆管道接口，形成密封防腐层。
2. 作用
主要用于管道焊口 / 接口的防腐补口，比如石油、天然气、燃气、给排水管道的接缝处，防止腐蚀、密封保温层接口。
3. 材质
基材：辐射交联聚烯烃（聚乙烯 PE 为主），形成三维网状结构；
胶层：热熔胶（丁基橡胶、EVA 等），加热后与管道 / 防腐层粘接。
4. 特点
机械强度高、抗老化 / 抗冲击；
粘接密封好，防水防腐蚀；
耐温范围广（-50℃~80℃）；
施工方便，可现场加热安装。
施工步骤
1. 预处理
清理焊口及两侧管体（≥150mm 范围），除油污、锈迹，打磨至Sa2.5 级除锈标准（或手工打磨至 St3 级）；
预热管体至40-60℃（避免潮湿、低温影响粘接）。
2. 热收缩带准备
检查热收缩带尺寸（匹配管道直径，如你图中 “Φ273-500” 对应管径 273~500mm），确认无破损；
若带胶层，可轻微预热胶面（勿过热）。
3. 定位包覆
将热收缩带居中对准焊口，先固定一端（可临时胶带固定），再沿管体包裹，搭接处（≥50mm）对齐。
4. 加热收缩（关键步骤）
用烤枪从中部向两端、从底部向上均匀加热（温度 120-150℃），先让中部贴合，再向两侧逐步加热；
加热时保持烤枪移动（避免局部过热烧损），确保基材完全收缩，胶层充分熔化、溢出（出现 “胶珠” 说明粘接到位）；
对搭接缝、边缘重点加热，保证密封。
5. 检查修整
冷却后检查：无气泡、无褶皱、边缘胶层密封完整；
若有缺陷（如气泡），可局部补热压实，或用修补剂修复。
