根本构造与工作原理

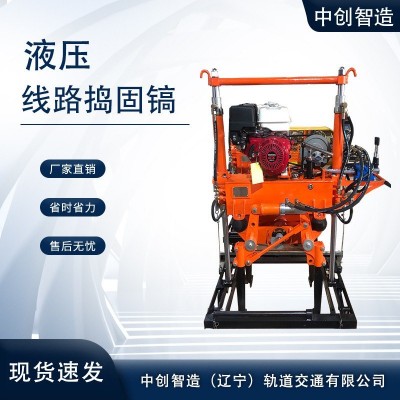

工作原理：XYD-2型大型液压捣固机是以电动机，或柴油机、汽油机为动力，经过三角带分别驱动油泵和振动轴。随振动轴高速转动的偏心体由于向心力作用，产生激振力，而油泵输出的高压油经过换向阀进入升降油缸、夹实油缸，从而驱动各执行部件，完成夹轨、下插、夹实等捣固作业功用。
(1)外形根本构造：
1、横梁 2、升降油缸3、换向阀支配手柄 4、多路换向阀、5油箱、6振动架、
7、捣板、8、夹轨钳、9平安销、10底架、11发起机、12手压油泵、13夹实油、14同步杆、15大插销
主要技术参数
1、汽油机
功 率 9PS(6.6kW)
转 数 3600转/分
2、液压系统工作压力 5～6MPa
3、震动频率 63.5Hz
4、激振力： 22kN
5、下插力 15.57kN
6、夹实力 6.5kN×2
7、下插深度 110mm±10mm(60kg/m轨Ⅲ型轨枕下)
8、生产效率 270根轨枕/组小时
9、主机净重： 350kg
10、外形尺寸：
1380mm×750mm×1600mm
没有辛勤的汗水，就没有成功的泪水;没有艰辛的付出，就没有丰硕的果实;没有刻苦的训练，就没有闪光的金牌。早安!
中创智造（辽宁）轨道交通有限公司因产品生产批次、具体型号不同，以上参数仅供参考，详情可联系我们的销售人员进行具体核实。
