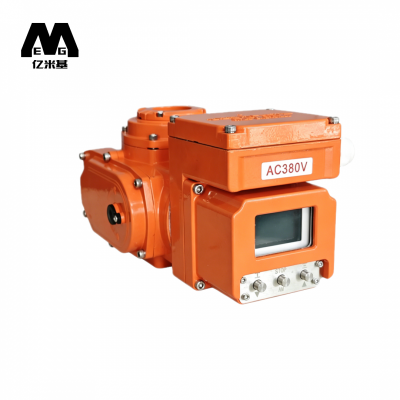

亿米基智能开关型角行程电动执行器EMG-05CI

一、产品基本信息

• 产品全称：AC380V智能一体化精小型角行程电动执行器（智能开关型）
• 产品类型：工业通用型智能阀门电动驱动装置，是中小口径自控管路标配的亿米基EMG-CI智能电动执行器，集控制、驱动、显示于一体，适配各类90°回转阀门的自动化开关控制。
• 核心用途：亿米基EMG-CI系列智能开关型执行器用于驱动蝶阀、球阀、旋塞阀、风门等需要90°回转的阀门与机构，实现管路介质的远程自动通断截断控制。产品自带状态显示与就地操作面板，无需外接控制箱即可独立工作，可直接接入PLC/DCS工业自控系统，是中小口径阀门自动化改造与新建项目的通用型驱动部件。
• 适配场景：市政给排水、暖通空调、石油化工、电力冶金、污水处理等行业的阀门自动化开关控制，是智能角行程电动执行器的典型应用领域。

二、型号规格与标识解读

1.标准型号与扭矩规格

产品按额定输出扭矩划分EMG-CI系列型号，可匹配不同通径的阀门，常见规格如下：

2.实拍部件与标识功能说明

亿米基EMG-CI智能电动执行器机身标识与操作部件布局清晰，运维便捷，各部分对应功能如下：

三、核心功能与结构特征

1.智能开关型一体化控制

• 亿米基EMG-CI智能电动执行器内置微处理控制器，集位置检测、逻辑控制、保护功能于一体，无需外接控制继电器即可直接接入开关量控制信号，实现阀门全开、全关两位式精准控制，到位自动停机，动作响应迅速。
• 支持就地/远程双模式切换，就地可通过面板按键直接操作阀门开关，远程可接入PLC/DCS系统实现自动化管控，可选装Modbus总线通讯功能，适配智慧管网与工业物联网场景，拓展一体化智能电动执行器的系统适配能力。
• 具备完善的自诊断功能，可自动检测过力矩、过热、缺相、电源异常等故障，并显示对应故障代码，便于运维人员快速排查定位问题。
• 内置开关次数累计、运行状态记录功能，可追溯设备运行历史，为预防性维护提供数据支撑。

2.高强度紧凑结构

• 外壳采用铝合金高压压铸成型，重量轻、强度高，表面静电喷涂防腐层，适应户外与工业恶劣环境，防护等级达IP67，防尘防水性能优异，是高防护精小型电动执行器的标准配置。
• 传动机构采用蜗轮蜗杆一体化设计，回差小、传动平稳、运行噪音低，免加油免维护，机械寿命可达10万次以上；自带机械自锁，断电后阀位不会因介质压力自行反转。
• 内置机械限位+电子限位双重保护，配合过力矩保护、电机过热保护，多重安全机制全方位防止阀门与执行器过载损坏，保障亿米基EMG-CI电动执行器长期稳定运行。
• 可任意角度安装，不受安装方向限制，适配各类阀门的安装空间需求，现场部署灵活便捷。

3.手动应急与便捷调试

• 侧面配置专用手动操作机构，断电或检修时可切换为手动模式，通过旋钮直接启闭阀门，保障系统应急运行。
• 支持一键行程标定，自动识别并记忆阀门全开、全关位置，调试流程简单高效，无需复杂参数设置，大幅降低智能开关型电动执行器的现场调试成本。
• 非侵入式操作设计，参数设置、行程校准全程无需开启电气腔盖，有效保障整机密封防护性能。

四、完整技术参数表

表：亿米基EMG-CI系列智能开关型角行程电动执行器核心技术参数

五、安装调试与维护指南

1.安装注意事项

1. 亿米基EMG-CI智能电动执行器安装前检查执行器外观无损伤，手动操作确认运转灵活无卡涩。
2. 按ISO5211标准与阀门对接，确保输出轴与阀杆同轴，连接螺栓均匀紧固。
3. 电气接线严格对照接线图，确认电源电压与标识一致，相线、零线、地线接线正确。
4. 电缆进线处拧紧格兰头，保证密封防水，避免水汽与粉尘进入腔体，维持整机防护等级。
5. 安装完成后先进行手动全行程测试，确认阀门动作正常后再通电调试。

2.调试步骤

1. 通电后切换至就地模式，通过开、关按键点动运行，确认阀门动作方向与预期一致。
2. 进入参数设置模式，运行一键行程标定功能，自动识别并保存全开、全关位置，设置力矩保护阈值，完成EMG-CI智能电动执行器基础校准。
3. 切换至远程模式，接入远程开关控制信号，验证开阀、关阀动作及到位反馈信号准确性。
4. 调试完成后锁定参数，恢复正常运行模式。

3.日常维护

1. 定期检查外壳螺栓有无松动，接线端子有无氧化松动，保障亿米基智能电动执行器电气连接可靠。
2. 定期清理表面灰尘与杂物，保持散热筋通畅，避免积热影响电机寿命。
3. 每6-12个月检查一次密封件老化情况，确保整机防护性能。
4. 长期闲置时每3个月通电运行一次全行程，防止电机受潮与传动部件卡滞。
5. 禁止超载运行，禁止在通电状态下强行手动操作。

六、典型应用场景

亿米基EMG-CI系列智能开关型电动执行器凭借一体化智能控制、高防护结构与便捷调试的优势，广泛适配各类工业自控管路场景：

• ✅市政给排水：水厂、泵站、管网的蝶阀、球阀远程开关控制与分区截断
• ✅暖通空调：中央空调水系统、换热站阀门自动通断控制
• ✅石油化工：循环水、冷却水、辅助工艺管路阀门自动启闭
• ✅污水处理：曝气、加药、进出水管路阀门自动化开关控制
• ✅电力冶金：循环水、除尘、脱硫系统风门与阀门驱动
• ✅轻工食品：纯水、工艺流体管路的通断控制

七、售后与服务保障

亿米基为全系列EMG-CI智能电动执行器产品提供完善的售后与技术服务保障：

1. 质保期：产品自出厂之日起质保12个月，质保期内非人为损坏故障免费维修或更换零部件。
2. 定制服务：可定制特殊电压、特殊行程、防爆型、总线通讯型等非标规格，满足不同工况定制需求。
3. 技术支持：提供7×24小时技术咨询，协助选型、安装调试与故障排查，可按需提供现场服务。
4. 发货时效：常规规格大量现货，下单后24-48小时内发货；定制款按约定交期交付。
5. 包装标准：纸箱+泡沫防护包装，内附合格证、说明书、接线图，确保运输安全无损。
