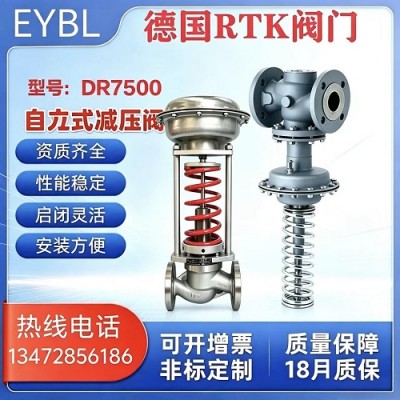

德国RTK DR7500系列自力式压力调节阀/减压阀

德国RTK DR7500系列自力式压力调节阀/减压阀详细说明

德国RTK DR7500系列 自力式压力调节阀、减压阀的简单介绍自力式调节阀用于控制流体下游压力P2适用350℃以下的液体、气体和蒸汽。 当下游压力升高时阀门关闭。?不需外部能源，自力式比例调节?公称直径DN15-DN200?公称压力DN16-PN40?带有法兰的单座/双座/单座平衡式GLOBE阀?
德国RTK DR7500系列 自力式压力调节阀、减压阀的详细信息

自力式调节阀用于控制流体下游压力 P 2 适用 350 ℃以下 的液体、气体和蒸汽。

当下游压力升高时阀门关闭。
不需外部能源，自力式比例调节
 公称直径 DN15-DN200
公称压力 DN16-PN40
带有法兰的单座 / 双座 / 单座平衡式 GLOBE 阀
阀体 GG 25, GS-C 25 或不锈钢 1.4404
标准型为减少 Kvs- 值
设定点 0.05bar~14bar
控制连接外部 / 内部
执行机构和弹簧更换简单

自力式调节阀选项：
阀芯带 PTFE 软密封，最大 150 ℃
硬合金阀座和阀芯
阀体 GG25, 螺纹连接
手动操作手轮
无铁金属阀
用于氧气的无油设计

自力式调节阀功能：
该自力式调节阀，不需外加能源，通过调节设定点用于控制阀后压力 P 2 。当阀后压力升高，阀门根据压力变化成比例的关闭。设定点由手轮调整。通过一个控制管线或装在阀后管道上的冷凝室与安装的执行机构配合。这个冷凝室保证恒定的冷凝物液位并且保护执行机构的操作膜片不受高温损害。

安装：
自力式调节阀应采用执行机构在水平管线下部的安装方式。（除非液体和气体温度 <80℃）。在蒸汽和液体>130℃时，一个冷凝室需安装在相关控制管线上。
