普卢福OPTALIGN TOUCH 德国激光对中仪

对中轴和机器的基本工具！

包括连续扫描模式、实时移动和InfiniRange的sensALIGN 5单激光技术

通过WLAN和蓝牙进行数据传输

连续扫描测量模式：最简便的模式，在最大限度确保数据高品质的前提下，实现快速、精确和可复现的对中测量

实时移动：在触摸显示屏上实时显示实际的对中状态（垂直和水平对中）

自动评估对中状态（动态容差）

软脚检查 – 测量、修正并保存结果

出现严重对中偏差和联轴器间距较大时，InfiniRange可扩展探测器的测量范围

高分辨率摄像头

配备与轴对中有关的齐全功能

升级为sensALIGN 7：借此使用PRUFTECHNIK提供的全部智能对中功能

激光光学对中的新标杆-对中轴和机器的基本工具！

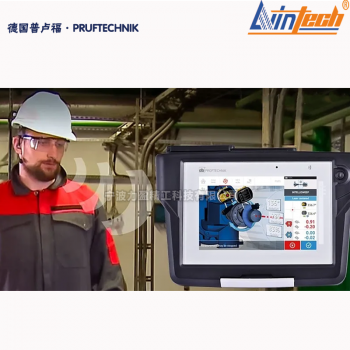

OPTALIGN touch是一款适合日常对中作业的用户友好型设备。触摸屏计算机直观地引导用户完成测量程序，因此任何人均可使用该对中工具。醒目的彩色触摸显示屏与性能强大的计算机相结合，在不失精准的同时将棘手的任务化繁为简。

全新OPTALIGN touch激光测量系统由触控计算机和PRUFTECHNIK sensALIGN 5传感器/激光器单元组成。WiFi接口和基于云的文件传输彻底开启无线通信世界的大门。此项技术还可以从传感器停止的任意角位置处开始，同步监控垂直与水平方向上的机器校正情况。

OPTALIGN touch提供日常对中任务所需的所有已知PRUFTECHNIK功能：以扫描模式测量、同步实时移动、InfiniRange、转换机器功能、软脚检测、动态容差(TolChek)、热膨胀补偿等。

OPTALIGN touch是适合日常对中任务的新标杆。其应用领域包括：泵、电机、齿轮箱和压缩机等。通过将激光器/传感器单元快速、简单地升级为先进的sensALIGN 7，即可轻松执行要求更高的对中任务，例如测量机器位置变化的Live Trend。借此使用PRUFTECHNIK提供的全部智能对中功能。

sensALIGN 技术sensALIGN 技术基于 PRUFTECHNIK 独有的单激光技术，确保获得高精度的测量结果并提供最简单的现场安装和测量方法。sensALIGN 传感器主要包括两个大型的高清位置灵敏探测器和 MEMS 测斜仪。得益于自动扩大的传感器探测面 (InfiniRange)，无论存在多大的对中偏差，均可随时测量，而不再需要预先粗略对中！此外，还可在显示屏上实时追踪对中流程。无论激光器和传感器停在哪个位置，触摸显示屏上都会显示所有位置变化（水平和垂直）。

自适应对中

自适应对中是软件和硬件创新的结 晶，使维护和可靠性团队能够解决各种各样的水平、角度和垂直对中挑战。与市场上的其他方案相比，借助自适应对中方案，能够更快完成工作，获得优异的效果，并更好地发挥团队能力。OPTALIGN touch 功能强大，将精度、速度提升到了一个新台阶，有效避免人为误差，从而为标准机器程序树立了新标杆。

OPTALIGN touch概述

OPTALIGN touch由对中专家亲手设计，旨在以最简便的方式解决问题。产品具有的sensALIGN5激光发射器和传感器，支持对旋转轴和机器进行全面、快速、高效地对中。

OPTALIGN touch专为标准机器和日常任务设计，完美组合了硬件、软件和WiFi无线通讯能力，通过云端提供高精度对中数据。产品拥有直观的用户界面，几乎任何人都能操作——用户只需遵循轴对中的3个步骤即可：输入尺寸、测量、显示结果。

只需添加sensALIGN7激光器和传感器，即可将OPTALIGN touch升级，从而获得PRUFTECHNIK自适应对中领域不受限的强大能力。

关键利益一览

•  更快完成工作，精度毫不妥协凭借直观的设置和数据采集界面以及简单易用的手持式装置， 再复杂的对中工作亦可快速完成，且不会损失准确度和精度。

•  充分发挥高级激光轴对中能力OPTALIGN touch拥有强大的硬件和软件功能，大大简化执行安装、测量和对中的方式。该功能具有纠错能力，既能适应对中挑战，又能适应用户的经验水平。

•  通过云端交换数据通过集成WiFi无线通讯能力，与ARC 4.0 PC软件交换数据。通过监测数据以及绘制趋势，进行分析并采取相应措施。

自适应对中(ASI)的利益OPTALIGN touch 提供不同的测量模式，可有效对中联结和非联结轴。仪器能够自适应用户的经验和技术水平，以及对中挑战，能够支持几乎任何工业资产。拥有以下特性：•连续扫描旋转安装有激光器和传感器的联结轴。随着联轴器旋转角度的变化自动测量数据。OPTALIGN touch 内置智能自动计算需要修正的失中值。•经过模式这是一种非联结轴测量模式。激光器和传感器只需旋转交错，即可测量其位置。•多点模式该测量模式适用于有套筒轴承的机器，既适用于联结轴也适用于非联结轴。

实时移动监测模式 — 的优势

实时移动监测模式是另一种威力无比的故障诊断功能， 使用户能够实时检查物理对中修正，同时支持垂直和水平方向。无论使用哪种测量模式，或者激光器和传感器停止的角度和方向如何，只需将其保留在原位，并根据仪器的建议增/减垫片和调节。

•  在手持式仪器上实时监测对中过程

•  即时查看物理对中结果

•  彩色允差笑脸表情，显示对中质量

•  快速重新测量，确实对中效果

单激光技术—高精准对中的关键

sensALIGN Series技术基于PRUFTECHNIK专利的单激光技术，提供高精度测量结果以及最简单的现场安装和测量。sensALIGN 5传感器包括两个高分辨率位置传感器(PSD)和MEMS倾斜仪。这些功能与探测器扩展能力(InfiniRange)相结合，无论失中严重程度如何，都能测量并存档初始对中状态。此外，该技术支持同时监测垂直和水平方向的机器修正，无论传感器停止在什么角度。

OPTALIGN touch能够自适应几乎所有旋转轴驱动的资产

工厂车间需要高度智能化、通用性工具？敬请来电咨询，我们会给您提供更多解决方案。

高精度对中为何如此关键：

•   降低功耗

•   延长机器寿命

•   通过降低振动减少磨损

•   降低轴承、联轴器和润滑温度

•   降低备件储存成本
