硬盘磁头支架正信激光焊接设备

传统金球键合、微电阻点焊属于接触式焊接，热影响区 0.45‑0.85mm，超薄支架焊接微变形可达 0.04‑0.08mm，磁头悬浮参数直接失准。焊点易产生残余应力、微裂纹与金属飞溅，虚焊会造成硬盘运行中磁头脱落，焊后校正难度极大，传统工艺批量良率仅 75%‑82%，高端存储配件返修报废成本极高焊接学报。

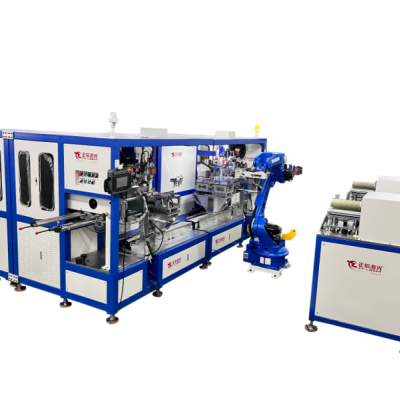

正信激光焊接设备采用 QCW 准连续微激光焊接方案，适配特种超薄合金微连接，热影响区控制在 0.07mm 以内，工件综合微变形量≤0.01mm，最大限度保留支架原有力学性能，保障磁头飞行公差。搭载超高清 CCD 视觉 + 高速振镜系统，重复定位精度 ±0.01mm，精准捕捉微米级微小焊点，焊接扫描速度最高 2000mm/s，整套支架多点微焊点加工耗时 1.5‑3 秒。焊点组织致密，残余应力低，惰性气体保护下几乎无飞溅，规避盘片、线路损伤风险。设备配置非接触微压紧专用工装，兼容不同容量机械硬盘磁头支架，工艺参数存储快速换产，批量良率稳定 98.4% 以上，可对接全自动产线与 AOI 在线检测，满足硬盘磁头支架超精密大批量微焊接生产。
