特点
1 简介

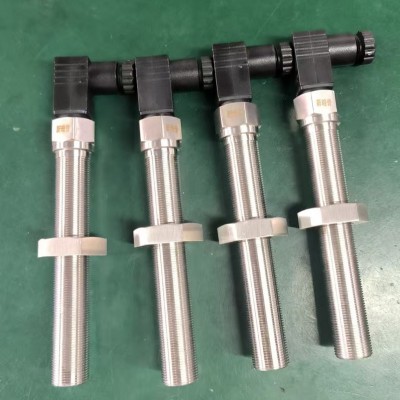

CZC-1转速传感器产品采用霍尔效应，当金属齿经过霍尔传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到应用
2 CZC-1转速传感器产品技术参数
2.1 工作电压：DC5～24V
2.2 测量范围：0～20KHz
2.3 测速齿轮形式：模数2 ～ 4（渐开线齿轮）
2.4 输出信号：方波，其峰峰值等于工作电源电压幅度，与转速无关，zui大输出电流20mA
2.5 工作温度：-30 ～+150℃
2.6 螺纹规格：Φ18传感器（安装螺纹：M18×1） 可以根据要求定制
2.7 安装间隙：1～2mm
CZC-1转速传感器产品特点
特点：
1、感应类铁金属目标物
2、数字电流沉输出（集电极开路）
3、比磁电式传感器有更好的信噪比
4、的低速性能和高速性能,0～100KHz以上输出信号,幅度与转速无关
5、抗电磁干扰
为有源三线制传感器：
1、传感器分别有标识正端输入、负端COM、电源端（可适用于DC+12V～24V）
2、旋转机械设备需要测量正转速用1个QBJ-CS-2-2型传感器；如果需要测量反转速用2个CS传感器
3、QBJ-CS-2-2型传感器可测量正转或反转,两个传感器可以互换，安装时相夹角度90度,传感器的端面垂直被测齿
轮面,安装距离:0.5～0.8mm之间
4、齿轮材料要求:各种导磁钢铁材料均可
齿轮模数:1.5以上即可
5、测量对象:1槽、3齿、30～120齿（可由用户自定）
6、传感器安装螺纹:M16×1
传感器螺管长度L:60～200mm（可由用户自定）
7、传感器引出线均有标识:（正端输入、负端COM、电源端DC+12V）应对应接入仪表端子
