NRP-501GP罐旁显示仪

一、概述

    罐旁显示仪是回路供电的二线制显示表头。它接收标准直流电流（4～20mADC）信号，实现对各种现场温度、压力、液位的测量与信号传输。其测量精度、传输距离以及抗干扰能力都优于其它同类测温仪表。

二、特点
1、罐旁显示仪具有线性化电路，其输出直流电流信号与被测温度、压力、液位呈线性关系。
2、变送器采用铝合金防水型外壳，能耐腐蚀、防振动，使用环境温度范围宽。
3、4~20mADC大信号电流传输，信号传输失真小，抗干扰能力强，传输距离远。
4、采用二线制及一般铜导线传输，可节省昂贵的补偿导线费用。

    5、电压压将为3.5V。

三、技术指标
1、输出信号：4~20mADC直流电流信号，与被测温度、压力、液位呈线性关系，二线制传输。

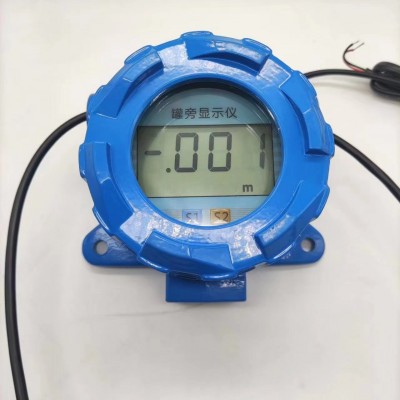

四、实物、接线图

五、量程设定

通电后将S1、S2同时按3秒钟，出现SE-1的符号（对应4mA数值 ），此时按S1约3秒钟，现现0000，第一位0在跳动，点动S1是移位并可以变化，对应4mA设置好按S1约3秒钟保存并显示SE-2（对应20mA数值）显示1000，再点动S1移位，点动S2(0-9变化），设置好20mA(满度）再按S1约3秒钟进入保存显示SE-3此时S1、S2同时按3秒钟退出。

六、输入信号标定

   同时将S1、S2按下，然后输入4mA信号，此时显进-LO-，长按S1，显示PASS，显示—HI—，输入20mA信号，长按S2，显示PASS，标定完成。
