1500W连续光纤茶漏激光焊接机

1. 设备定义

这是一款专为不锈钢茶漏（茶叶过滤网）的精密焊接而设计的自动化激光加工设备。它采用1500瓦功率的连续光纤激光器作为能量源，通过高能量密度的激光束使不锈钢材料局部熔化，冷却后形成牢固的焊缝。

2. 核心组成部分

一台完整的1500瓦连续光纤茶漏激光焊接机通常由以下几个系统集成：

• 激光发生器： 核心部件，产生1500W的连续型光纤激光。光纤激光器以其高效率（电光转换率可达30%以上）、优质的光束质量、稳定性和长寿命而著称。

• 焊接头： 包含准直镜、聚焦镜和保护镜片，将激光束精确聚焦到极小的光斑（通常0.1-0.3mm），实现精密焊接。通常配备同轴红光指示和CCD摄像监控系统，方便定位和观察。

• 运动控制系统： 通常是多轴机械手（如六轴机器人）或精密数控转台/夹具。用于精确控制激光头与被焊茶漏之间的相对运动，完成复杂的焊接路径。

• 自动化夹具工装： 专门为茶漏的形状设计，用于快速地装夹茶漏的网面和外框，确保焊接位置一致，提高生产效率。

• 水冷机： 为激光器和焊接头提供循环冷却，确保设备在恒温下稳定运行，防止过热。

• 控制系统： 集成化的软件平台，用于设置和存储焊接参数（功率、速度、频率等）、编程控制运动轨迹和人机交互。

3. 针对茶漏焊接的优势

与传统氩弧焊、电阻焊等方式相比，该设备在茶漏焊接上具有压倒性优势：

1. 精密美观： 激光焊焊缝窄、平滑、美观，几乎无焊疤，无需后续打磨处理，极大提升了茶漏产品的档次和外观。

2. 热影响区小： 激光能量集中，输入到工件的总热量低，热变形非常小。这对于薄壁（通常0.1-0.3mm）的茶漏网面至关重要，避免了网孔因受热而变形或堵塞。

3. 焊接牢固： 激光焊接为冶金结合，焊缝强度高，能有效防止茶漏长期使用后出现脱焊、开裂等问题。

4. 高效自动化： 配合自动化夹具和机械手，可实现快速上下料，批量连续生产，生产效率高，一致性好，适合大规模制造。

5. 清洁环保： 焊接过程基本无飞溅，工作环境更清洁。相较于氩弧焊，无需频繁更换焊丝，更环保。

4. 典型工作流程（以自动化设备为例）

1. 上料： 操作员将茶漏的网片和外框放入专用夹具中。

2. 定位夹紧： 夹具自动或气动闭合，将工件固定。

3. 焊接： 控制系统启动，机械手带动激光头沿预设的茶漏轮廓路径进行扫描焊接，整个过程在数秒内完成。

4. 下料： 夹具打开，操作员或协作机器人取出焊接完成的成品，放入新的待焊件。

5. 循环： 重复以上步骤，实现连续作业。

5. 选购与应用建议

如果您是茶漏生产商，在选购和使用该设备时应注意：

• 功率选择： 1500W对于不锈钢茶漏焊接是非常充裕的功率，可以允许较快的焊接速度。对于更薄的材料或追求速度，甚至可以适当降低功率使用。功率余量大使设备寿命更长，更稳定。

• 自动化程度： 根据您的产量决定。产量大，务必选择带自动化夹具和机械手的全自动机型。产量小，可选择半自动（手动上下料）机型以降低成本。

• 夹具设计： 夹具是保证产品质量和效率的关键。必须与您的茶漏产品形状匹配，确保每次装夹的重复定位精度。

• 工艺调试： 购买设备后，需要与供应商工程师一起精细调试焊接参数（功率、速度、离焦量、保护气体流量等），以找到优质工艺窗口，获得优质焊缝。

• 供应商支持： 选择有丰富经验的设备供应商，他们能提供可靠的设备、成熟的工艺方案和及时的售后服务。

总结

1500W连续光纤茶漏激光焊接机代表了目前茶漏制造行业的生产力。它通过高功率光纤激光器与自动化技术的结合，很好的解决了茶漏产品对美观、精密、牢固和高效的核心需求，是提升产品竞争力、实现产业升级的利器。

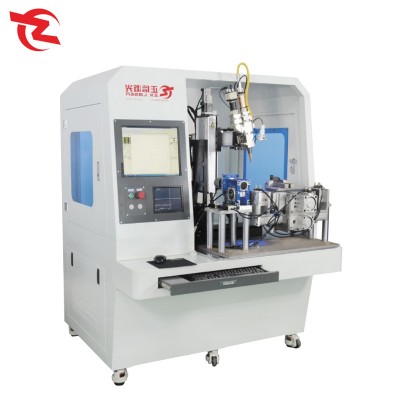

产品展示：

样品展示：
