400W脉冲式电热管激光焊接机

1. 400W： 指激光器的平均输出功率为400瓦特。这是衡量激光器能量输出的核心指标。

   • 对于脉冲激光器： 平均功率 ≠ 瞬时峰值功率。脉冲激光的能量是以间断的、高能量的光脉冲形式输出的。它的峰值功率可以非常高（可能是平均功率的十倍甚至百倍以上），这对于瞬间熔化金属非常有利。

   • 功率意义： 400W的平均功率在脉冲激光焊接机中属于中高功率级别，足以应对大多数电热管焊接的应用场景，能够提供足够的能量密度来实现深熔焊（Keyhole Welding），获得深宽比大、焊缝牢固的焊接效果。

2. 脉冲式： 指激光的工作方式。激光能量不是连续输出的，而是以一定频率（如1-100Hz甚至更高）、一定宽度（毫秒ms级或微秒μs级）的脉冲形式输出。

   • 热输入可控： 通过精准控制每个脉冲的能量、宽度和频率，可以精准控制输入工件的热量，极大程度上减少了热影响区（HAZ），避免了工件（尤其是电热管薄壁部分）的变形、烧穿和晶粒粗大。

   • 适用于精密焊接： 非常适合于像电热管这种对外观和性能要求高的精密部件的焊接。

   • 处理异种材料： 脉冲焊接在连接不同金属（如电热丝与不锈钢管）时更有优势，能更好地控制金属间化合物的生成。

   • 优势：

3. 电热管： 明确了这台设备的主要应用领域和工作对象。

   • 气密性： 必须绝对密封，防止内部氧化镁粉吸潮或泄漏。

   • 强度： 焊缝需要能承受一定的机械应力和热应力。

   • 外观： 焊缝需美观、光滑、无瑕疵。

   • 可靠性： 不能有裂纹、气孔、未焊透等缺陷，保证长期使用的安全。

   • 电热管结构： 通常由金属外壳（不锈钢、铜、钛等）、内部的电阻丝（电热丝）、以及填充的绝缘导热介质（氧化镁粉）等组成。其两端需要将电阻丝与导电棒、端盖等部件进行密封焊接。

   • 焊接要求：

   • 脉冲激光焊因其热影响小、精度高，非常适合完成电热管端口、引棒、法兰盘等位置的焊接。

4. 激光焊接机： 指明了设备的本质是一套完整的激光加工系统。

设备通常包含的核心组成部分：

1. 激光器： 核心部件，产生400W脉冲激光。常见类型可能是Nd：YAG激光器或光纤激光器（现代设备更多采用光纤激光器，效率更高，光束质量更好）。

2. 焊接头： 包含聚焦镜、保护镜、准直镜等，用于将激光束聚焦到工件表面。通常配备同轴 CCD 摄像定位系统，用于观察和精准定位焊点。

3. 运动系统： 可能是工作台移动、焊接头移动或机器人手臂，用于实现焊接路径。

4. 冷却系统： 激光器需要配套的冷水机进行冷却，保证激光器稳定工作。

5. 控制系统： 数控系统（CNC）或工控机，用于设置和存储焊接参数（功率、频率、脉宽、速度等），并控制整个设备协调运行。

6. 工装夹具： 用于精准定位和夹紧电热管工件，保证焊接的一致性和精度。

主要特点和优势：

• 高精度与高质量： 焊缝美观、牢固、无污染，一次性合格率高。

• 高效节能： 能量集中，加工速度快，能耗相对较低。

• 非接触加工： 无机械应力，工具无磨损。

• 自动化程度高： 易于集成到自动化生产线中，实现批量生产。

• 加工灵活性好： 通过软件可轻松调整参数，适应不同规格的电热管产品。

总结

400W脉冲式电热管激光焊接机是一台专为电热管行业设计的中高功率专用焊接设备。它利用高能量脉冲激光，实现了对电热管部件的精密、高效、低热损伤的密封焊接，满足了该行业对焊缝气密性、强度、外观和可靠性的苛刻要求，是现代电热管制造业中不可或缺的关键设备。

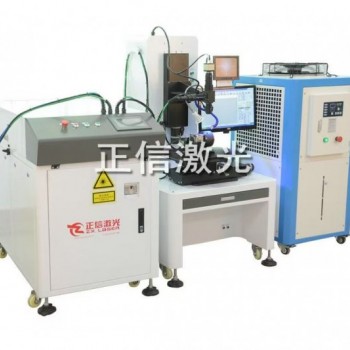

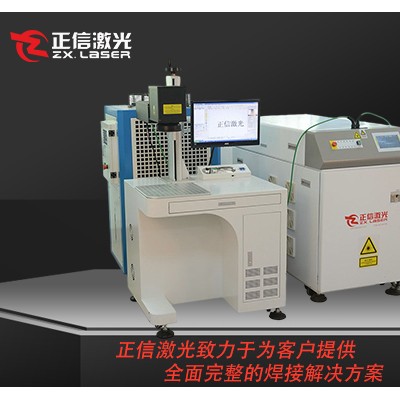

产品展示：

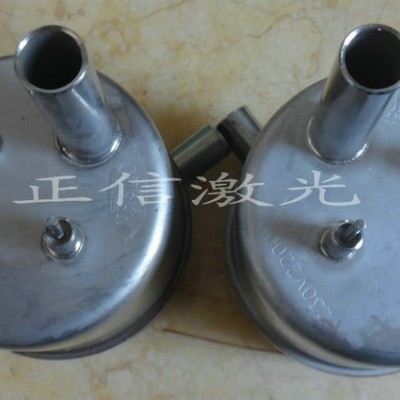

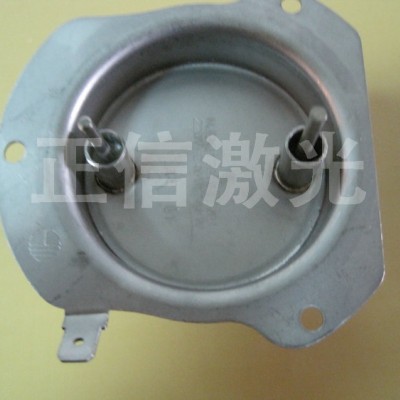

样品展示：
