2000W连续光纤水杯激光焊接机

一、 设备概述

2000W连续光纤水杯激光焊接机是一款专为不锈钢、钛合金等金属水杯的高效、高质量焊接而设计的自动化设备。它采用创鑫的连续光纤激光器，通过高能量密度的激光束使水杯的焊接区域瞬间熔化并重新凝固，从而实现牢固、美观、无污染的精密焊接。该功率级别（2000W）是目前水杯焊接市场中兼顾效率与质量的主流选择。

二、 核心优势与特点

1. 焊缝质量高

   • 美观：焊缝平整、光滑、均匀，无需或仅需少量后续打磨，可直接实现“鱼鳞纹”等精美效果，极大提升产品档次。

   • 牢固：焊接深度大，强度高，可达到甚至超过母材强度，确保水杯在使用中不会从焊缝处开裂或渗漏。

   • 准确：激光束能量集中，热影响区极小，有效避免了水杯变形，保证了产品的尺寸精度。

2. 生产效率高

   • 速度快：2000W的功率保证了较高的焊接速度，远超传统氩弧焊（TIG）等工艺，非常适合大规模批量生产。

   • 自动化程度高：通常配备精密旋转工作台、自动上下料机构（选配）和PLC控制系统，可实现不间断连续生产，大幅降低对人力的依赖。

3. 清洁环保，符合食品级标准

   • 无污染：激光焊接属于非接触式加工，避免了电极污染。配合专用工装夹具，可以实现“无填料自熔焊接”，焊缝成分纯净，无有害物质析出，符合食品容器安全标准。

   • 低能耗：光电转换效率高（可达30%以上），比传统焊接方式更节能。

4. 运行成本可控

   • 免维护：光纤激光器本身几乎免维护，没有传统氩弧焊需要频繁更换的钨极、焊丝等耗材。

   • 一致性高：由机器人或数控系统控制，焊接参数稳定，良品率高，减少了废品和返工带来的成本。

三、 工作原理

1. 激光产生：激光器内部的泵浦源（通常是二极管）将电能转化为特定波长的光，激发掺镱光纤产生高能量的连续激光。

2. 激光传输：产生的激光通过柔性、高效的光纤传输到焊接头。

3. 光束聚焦：焊接头内的准直镜和聚焦镜将激光束聚焦成一个极小的、能量高的光斑。

4. 焊接执行：水杯杯体与杯底（或其他需要焊接的部件）被精密夹具固定并高速旋转。聚焦激光束准确照射在待焊接的接缝处，使金属瞬间熔化并融合。

5. 保护气体：焊接同时，会通过侧吹或同轴喷嘴吹送高纯度惰性气体（如氩气），有效保护熔池，防止金属在高温下与空气发生氧化反应，保证焊缝银亮美观。

四、 主要适用材料

• 不锈钢：304、316等奥氏体不锈钢是主要应用对象，焊接效果佳。

• 钛合金：常用于运动水杯和航空水杯，激光焊接能很好地应对其高活性、易氧化的特性。

• 其他金属：如低碳钢、铝合金等也可焊接，但铝合金因其高反射率和导热性，对工艺要求更高。

五、 典型焊接应用部位

1. 杯身直缝焊：将平板金属卷圆后的对接缝焊接成杯身。

2. 杯底环缝焊：将杯身与杯底进行圆周焊接，这是常见、主要的应用。

3. 杯口环缝焊：焊接杯口部件，确保光滑平整，提升饮用体验。

4. 把手/附件焊接：焊接水杯的把手、挂环或其他装饰性金属附件。

六、 设备系统组成

一台完整的2000W光纤激光水杯焊接机通常包括：

1. 激光发生器：核心部件，输出2000W连续光纤激光。

2. 冷却系统：为激光器和焊接头提供稳定可靠的冷却，确保设备长时间连续运行。

3. 焊接机器人或运动系统：多关节机器人或精密数控转台，用于执行复杂的焊接轨迹。

4. 激光焊接头：包含聚焦镜、保护镜、传感器和气体喷嘴。

5. 工装夹具：根据水杯形状和尺寸定制的夹具，确保工件定位精准、不变形。

6. 控制系统：集成PLC、触摸屏人机界面，用于设置和存储焊接参数（功率、速度、频率等），控制整个系统协调工作。

7. 保护气路系统：提供并控制保护气体的流量。

总结来说，2000W连续光纤水杯激光焊接机是现代水杯制造业中实现自动化、高品质、高效率生产的理想解决方案。它不仅能生产出结构坚固、密封性好的产品，更能通过其精美的焊缝工艺，显著提升水杯的外观档次和品牌价值，是水杯品牌和制造商的利器。

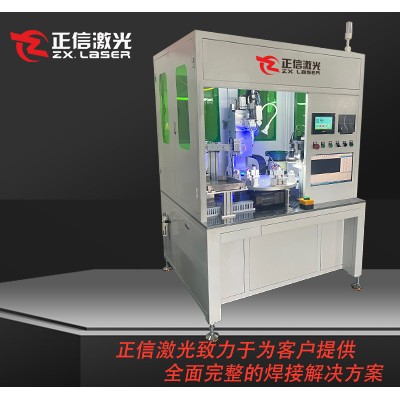

产品展示：

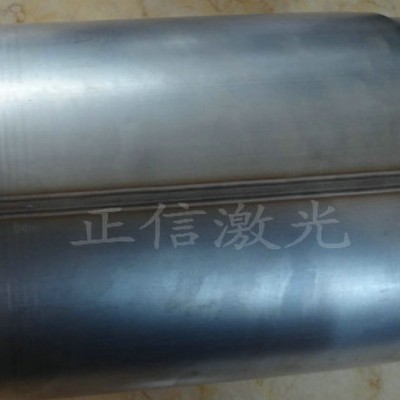

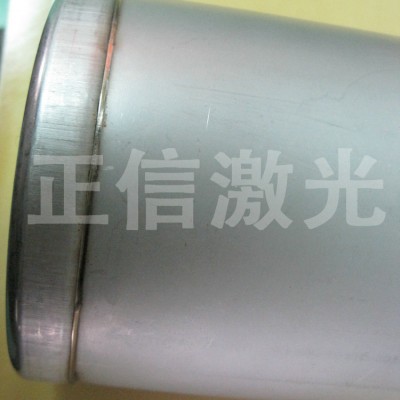

样品展示：
