一、 设备概述
3000W连续光纤刹车盘激光焊接机是一款专为汽车刹车盘行业设计的高功率、高效率自动化激光焊接设备。它采用国际先进的连续光纤激光器，配合高精度机器人或数控系统，实现对刹车盘（制动盘）摩擦环与法兰盘的自动化无缝焊接。该设备旨在替代传统的铸造一体式或螺栓连接工艺，以其卓越的焊接质量、极高的生产效率和显著的经济效益，成为现代刹车盘制造业升级换代的核心装备。
二、 核心优势与特点
-
焊接强度高，性能可靠
-
深宽比大，熔深足够：3000W的高功率激光能在瞬间形成深而窄的焊缝，焊缝熔深完全满足刹车盘在高速、高负荷制动工况下的力学性能要求，焊接强度可达母材水平。
-
无气孔、夹渣：激光焊接过程由程序精确控制，热输入集中，能极大减少常见的气孔、夹渣等缺陷，焊缝致密美观，产品合格率极高。
-
-
生产效率极高
-
焊接速度快：相比传统电弧焊，激光焊接速度可提升数倍甚至十倍以上，单件刹车盘的焊接时间可缩短至数十秒内，非常适合大规模流水线生产。
-
无需焊材：典型的激光自熔焊工艺无需添加焊丝，简化了工序，降低了耗材成本。
-
自动化程度高：集成机器人或数控工作台，实现上下料、焊接全过程自动化，一人可操作多台设备，大幅降低人力成本。
-
-
热影响区小，变形极小
-
能量高度集中：激光束直径极小，能量密度极高，对工件的热输入总量小，热影响区窄。
-
保证尺寸精度：极小的热变形确保了焊接后的刹车盘总成具有优异的尺寸稳定性和动平衡性能，无需或仅需少量后续加工，可直接进入装配环节。
-
-
工艺灵活，适应性强
-
兼容多种材料：可焊接碳钢、不锈钢、合金钢等多种刹车盘常用金属材料。
-
焊缝美观一致：焊接过程稳定，焊缝成型均匀、美观，无需或仅需简单处理即可达到客户对外观的高要求。
-
-
运营成本低，节能环保
-
电光转换效率高：光纤激光器的电光转换效率可达30%以上，远高于YAG等传统激光器，节能效果显著。
-
维护成本低：光纤激光器结构紧凑，无耗材（如灯），使用寿命长，日常维护简单，综合运营成本低。
-
环保无污染：焊接过程无烟尘、无辐射（在封闭环境下），符合现代绿色制造理念。
-
三、 主要应用领域
-
核心应用：汽车复合式刹车盘 的摩擦环与法兰盘的圆周对接焊或搭接焊。
-
扩展应用：
-
高性能摩托车、赛车刹车盘的焊接。
-
重型卡车、工程机械等大型车辆刹车盘的焊接。
-
其他需要高强度环形焊接的盘类、筒类零部件。
-
四、 典型设备配置与技术参数
| 模块 | 项目 | 典型参数/规格 |
|---|---|---|
| 激光系统 | 激光器类型 | 连续光纤激光器 |
| 额定输出功率 | 3000W | |
| 波长 | 1070±10nm | |
| 功率稳定性 | ±2% | |
| 运动系统 | 焊接机器人 | 六轴工业机器人，负载 ≥ 20kg，重复定位精度 ±0.05mm |
| (可选方案) | 数控转台 | 高精度伺服电机驱动，承重 ≥ 50kg，可定制工装夹具 |
| 控制系统 | 核心PLC | 品牌PLC（如西门子、三菱），集成激光器、机器人、外围设备控制 |
| 人机界面 | 工业触摸屏，图形化操作界面，可存储和调用多种焊接程序 | |
| 焊接能力 | 焊接材料 | 碳钢、低合金钢、不锈钢等 |
| 最大熔深（钢） | ~ 4.0 mm (取决于速度和参数) | |
| 焊接速度 | 0.5 - 10 m/min (可调) | |
| 安全防护 | 防护外壳 | 全封闭或半封闭不锈钢/钣金防护房，有效隔离激光辐射 |
| 安全联锁 | 门锁开关、急停按钮、激光警示灯、通风除尘系统 |
五、 可选配置与定制服务
-
视觉系统：集成激光视觉焊缝跟踪系统，自动识别并修正焊缝位置，补偿工件装配和公差误差。
-
监控系统：集成CCD摄像监控，实时观察焊接熔池状态。
-
除尘系统：内置高效烟尘净化器，保持工作环境清洁。
-
自动化上下料：可集成机器人第七轴、料仓、传送带等，打造全自动无人化焊接生产线。
-
工装夹具：根据客户刹车盘的具体尺寸和结构，定制专用、高效的快速装夹工装。
总结
3000W连续光纤刹车盘激光焊接机代表了当前该领域焊接技术的先进水平。它不仅是提升产品质量（强度、精度、美观度）的关键设备，更是帮助企业实现降本增效、增强市场竞争力的战略性投资。对于有志于生产高性能、轻量化复合刹车盘的制造商而言，引入该设备是必然选择。

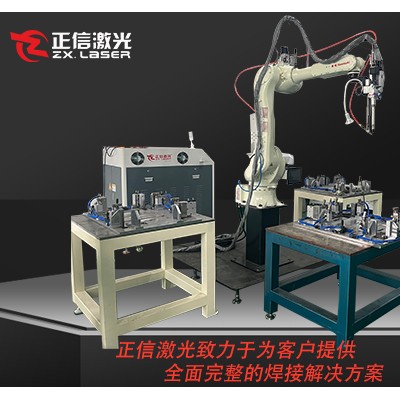

产品展示：

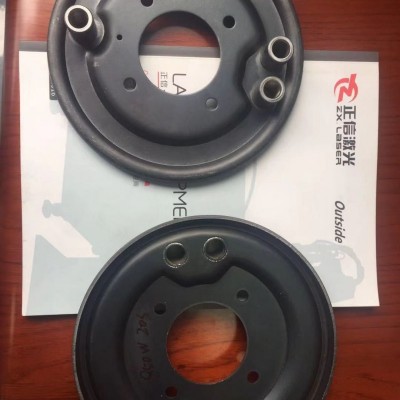

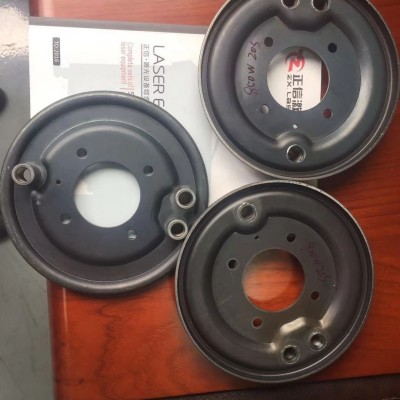

样品展示：
