2000W连续光纤电机定子激光焊接机

2000W连续光纤激光电机定子焊接机

一、 设备概述

这是一款专门为新能源汽车驱动电机、工业伺服电机等定子组件的高效、高质量焊接而设计的自动化激光加工系统。它采用2000W连续光纤激光器作为核心热源，通过高精度运动控制与工装夹具，实现对电机定子铁芯、铜/铝绕组（发卡电机）、接线端子、冷却水道等关键部位的精密封装与连接。

二、 核心组成部分

1. 激光系统：

   • 激光器：2000W（或更高功率）连续光纤激光器，输出稳定、光电转换效率高（>30%），光束质量极佳（M²<1.1）。

   • 激光焊接头：配备高精度准直、聚焦镜组，集成同轴保护气吹送和实时测温/视觉监测模块，确保焊接过程稳定。

2. 运动与控制系统：

   • 多轴机器人/精密数控机床：通常采用六轴工业机器人（负载大、灵活性高）或定制化多轴数控系统，实现复杂三维轨迹的精确行走。

   • 高精度转台：用于固定和旋转定子，实现环缝或分段焊接。

   • PLC总控系统：集成激光器、机器人、外围设备（如定位夹具、安全光栅）的协同工作，提供人机交互界面。

3. 专用工装夹具：

   • 根据定子型号定制，实现快速、精准的定位与夹紧，确保焊缝一致性。通常具备自动上下料接口，可集成到自动化产线中。

4. 辅助系统：

   • 保护气系统：提供高纯度氩气等，防止焊缝氧化。

   • 水冷系统：为激光器和焊接头提供稳定冷却。

   • 烟尘净化系统：吸收焊接产生的烟尘与飞溅，保持工作环境清洁。

   • 安全防护：全封闭防护房、安全联锁、激光警示标识等。

三、 核心技术与工艺特点

1. 高速深熔焊：2000W的高功率密度可实现深熔焊（锁孔焊），焊接熔深大、深宽比高，能一次性焊透多层铜或铝材，效率远高于传统氩弧焊或电阻焊。

2. 非接触式加工：激光焊接无机械应力，对精密定子部件变形极小，能有效保护绝缘层。

3. 极高的精度与一致性：激光光斑细小（0.1-0.5mm），热影响区窄，焊缝美观（鱼鳞纹均匀），重复定位精度可达±0.05mm，非常适合大批量生产。

4. 强大的材料适应性：

   • 纯铜/铜合金焊接：这是该设备的关键技术优势。针对铜的高反射率，设备通过高功率密度和光束摆动技术，实现稳定、低飞溅的优质焊接。

   • 铝/铝合金焊接：同样可有效应对。

   • 异种材料焊接：可实现铜与铝、钢与铜等的可靠连接。

5. 智能化与数字化：

   • 过程监控：集成视觉定位、焊接熔池监测（如Pyrometer）、焊缝跟踪（Seam Tracking），实时调整参数，确保零缺陷生产。

   • 数据管理：记录所有焊接参数和过程数据，实现产品质量全程可追溯。

四、 主要应用场景（电机定子）

1. 发卡电机（Hairpin）扁线绕组焊接：这是最主要、最典型的应用。焊接大量铜扁线（发卡）的端部，形成可靠的电气连接。2000W功率足以应对多根厚扁线的同时焊接，效率极高。

2. 定子铁芯叠片焊接：焊接定子硅钢片叠层，增强其整体性和机械强度。

3. 接线端子与汇流排焊接：将外部电缆或内部绕组的引出线与端子可靠连接。

4. 冷却水道封焊：对电机壳体的冷却水道进行密封焊接，确保无泄漏。

五、 应用优势

• 高效率：焊接速度可达每分钟数米至数十米，是传统方法的5-10倍以上，节拍显著缩短。

• 高质量：焊缝强度高、电阻率低（导电性好）、气密性优良，极大提升了电机性能和可靠性。

• 低变形与热损伤：保护了绕组的绝缘性能，降低了后续处理成本。

• 高自动化与柔性：换型快速，通过编程即可适应不同型号定子的焊接需求，降低人工成本。

• 绿色环保：能耗相对较低，无耗材，烟尘少，符合现代智能制造要求。

六、 市场定位

该设备属于中高端激光工业装备，主要面向：

• 新能源汽车电机供应商（如特斯拉、比亚迪、蔚来等的供应链企业）

• 高端伺服电机与工业电机制造商

• 专业的电机零部件制造企业

• 大型汽车零部件一级供应商（Tier 1）

七、 总结

2000W连续光纤激光电机定子焊接机是当前电机智能制造产线中的关键设备。它将高功率光纤激光技术与自动化、智能化深度融合，完美解决了新能源汽车驱动电机等高性能电机在高效率、高质量、高一致性生产方面的核心痛点。随着电机向高功率密度、扁线化发展，这类设备已成为提升企业核心竞争力的重要投资。

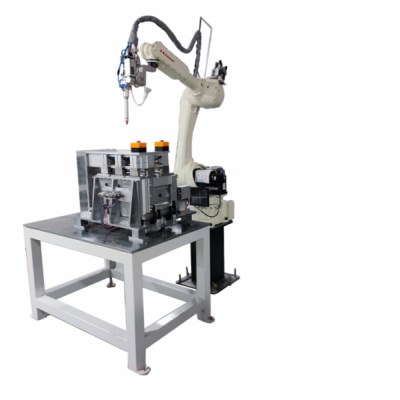

产品展示：

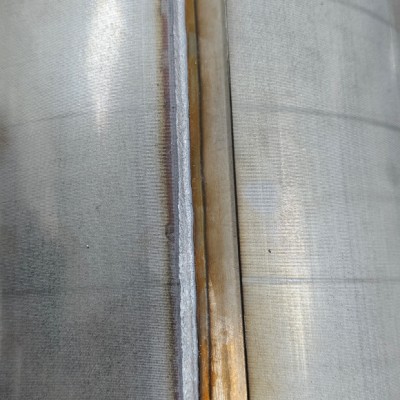

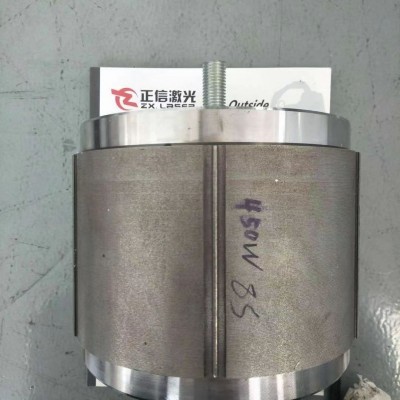

样品展示：
