全铝家具全自动铝板激光焊接机

全铝家具全自动铝板激光焊接机 深度介绍

这是一套集成了自动上下料、智能识别、激光焊接、在线检测与物流转运的完整生产单元。其目标不仅是完成焊接，更是实现从毛坯到成品焊缝的 “无人化”连续、稳定、高质量生产，是大规模定制和智能制造的核心装备。

一、 核心理念与核心价值

• 理念：以“工件不动，光/机头智能移动”或“机器人协同”为基础，通过软件和传感器将各个环节无缝衔接，实现 “一键启动，全程自动”。

• 核心价值：

  1. 极致效率：24小时不间断生产，生产节拍固定，大幅提升产能。

  2. 超一致性：完全排除人工因素，确保每一件产品的焊缝质量、外观完全一致。

  3. 降低综合成本：虽然初期投资高，但长期看，节省大量人工、培训、管理成本，并减少返工和废品率。

  4. 数据化与可追溯：所有焊接参数、过程数据均可记录、追溯，为工艺优化和质量管控提供数据支撑。

二、 系统核心构成模块

一个完整的全自动系统远超一台焊接主机，它是一个高度集成的“工作站”或“生产线”。

1. 自动化物流与定位系统

• 上料单元：通常采用机器人+视觉引导或定制化料仓/输送线，自动抓取待焊铝型材或组件。

• 高精度定位与夹紧夹具：采用伺服电机驱动+气/液动压紧的仿形夹具。具备多车型/多工件快速切换功能（通过程序调用不同夹紧方案），满足柔性生产需求。这是保证自动焊接精度的基石。

• 下料与流转单元：焊接完成后，自动松开夹具，由机器人或输送线将工件移至下一工序（如打磨、抛光、清洗）。

2. 智能激光焊接执行系统

• 高功率光纤激光器：功率范围通常在2000W-6000W，以适应更快的焊接速度和更厚的材料组合。

• 高端智能焊接头：必配摆动焊接头（Wobble Head） 和同轴视觉系统。

  • 摆动功能：通过高频微摆，应对铝板装配间隙，形成宽而美的焊缝，抑制气孔。

  • 同轴视觉/激光传感：实时扫描焊缝，在焊接前识别工件位置和坡口，自动生成/修正焊接路径；在焊接中实时监测熔池，自动调节功率和焦点，实现自适应焊接。

• 多轴联动运动系统：

  • 方案A（高动态龙门式）：超高精度和速度，适合大幅面、复杂平面轨迹。

  • 方案B（机器人+外部轴）：六轴机器人安装在直线导轨（地轨）上，工作范围极大，灵活性极高，适合三维立体框架焊接。这是目前全铝家具异形件自动焊接的主流方案。

3. 中央集成控制系统（大脑）

• 工业级PLC+工控机：作为总控中心，协调机器人、激光器、焊接头、夹具、物流等所有单元。

• MES/生产管理软件接口：接收上层系统的生产订单（如柜体编号、尺寸、工艺要求），自动调用对应的焊接程序和夹具方案，实现订单化自动生产。

• 人机交互界面（HMI）：大尺寸触摸屏，显示3D模拟画面、实时状态、产量、故障报警等信息，操作简洁。

4. 全过程质量保障系统

• 焊前监测：视觉系统检查工件是否放置到位、有无严重缺陷。

• 焊中监控：使用熔深监测（PWM） 或等离子体监测（PBM） 传感器，实时判断焊接过程是否稳定，发现异常可即时报警或补偿。

• 焊后检测（可选）：集成线激光扫描仪，对焊缝进行3D轮廓扫描，自动检测焊缝的余高、凹陷、咬边等尺寸是否合格。

5. 关键辅助系统

• 高效除尘系统：大功率中央除尘，保证焊接区域清晰，保护光学镜片和传感器。

• 精密保护气系统：多路气体（Ar/He）控制，确保保护效果。

• 安全防护系统：全封闭防护房、光栅、联锁门、急停按钮，符合最高安全标准。

三、 典型工作流程（以柜体框架焊接为例）

1. 订单下达：MES系统发送一个柜体框架的生产指令至焊接工作站。

2. 自动上料与定位：机器人从物料架抓取四根型材，放置到专用夹具上；夹具伺服驱动定位并气动压紧。

3. 智能识别与路径规划：焊接头上的相机对工件进行拍照，识别实际位置，并自动生成/微调四个角部的焊接路径。

4. 自适应焊接：机器人引导焊头运动，在焊接每个角时，根据实时扫描的间隙和位置信息，动态调整摆动幅度、功率和速度，完成高质量焊接。

5. 自动下料：夹具松开，机器人将焊好的框架取出，放置到成品输送线上。

6. 数据记录与上报：本工件所有焊接参数、监测数据被记录，生产完成信号上报至MES系统。整个过程无需人工干预。

四、 选购与应用考量

• 投资回报率（ROI）分析：适用于大批量、多批次、高要求的生产场景。需计算其对产能、人力、品质提升带来的长期价值。

• 工艺Know-How是核心：供应商必须提供经过验证的、针对全铝家具各种接缝的完整焊接工艺包（特别是针对铝合金的防气孔、防裂纹工艺）。

• 柔性与兼容性：设备能否快速适应产品换型（夹具和程序切换是否便捷），是衡量其自动化水平的关键。

• 供应商综合能力：选择具有机械设计、自动化集成、激光工艺、软件开发综合能力的供应商，而非单纯的设备组装商。售后服务和远程支持能力至关重要。

总结来说，全铝家具全自动激光焊接机已不再是单一设备，而是一个基于激光技术的智能化“无人化焊接车间”。它代表了行业向工业4.0迈进的方向，是头部企业建立规模化、高品质、可定制化生产壁垒的核心武器。

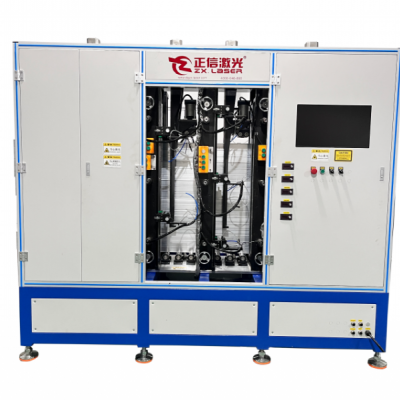

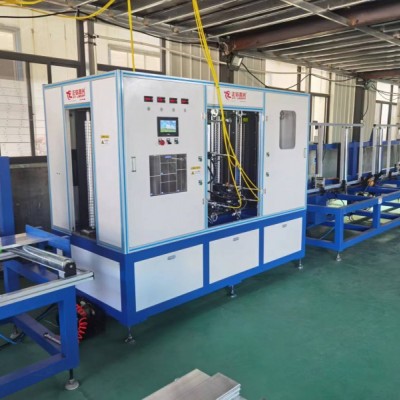

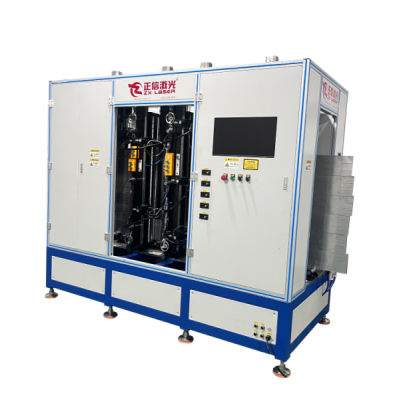

产品展示：

样品展示：
