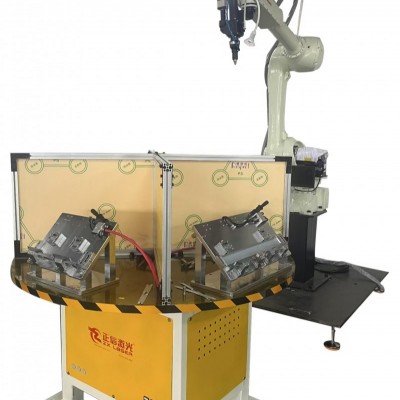

转向架的结构件激光焊接机
转向架的结构件激光焊接机是一种专门用于转向架制造和维修的先进焊接设备，利用高能量激光束实现材料的局部熔化和连接。其主要特点和优势包括高精度、高速度、深熔焊、热影响区小、密封性好以及自动化程度高等。以下从结构组成、工作原理、技术优势和应用场景四个方面进行详细说明。
结构组成
转向架的结构件激光焊接机主要由激光器、光学系统、机械运动系统、控制系统和辅助系统五部分组成。
激光器：是核心部件，常见类型包括光纤激光器和二氧化碳激光器，能够产生高能量密度的激光束。光纤激光器具有效率高、光束质量好、维护成本低等优点，适用于大多数金属材料的焊接；二氧化碳激光器则适用于某些特殊材料或厚板焊接。
光学系统：负责将激光束聚焦到工件上，包括准直镜、聚焦镜等光学元件，确保激光能量集中在焊接区域，提高焊接精度和质量。
机械运动系统：用于控制焊接头的移动轨迹和速度，包括机械臂或直角坐标系统，能够实现复杂形状的焊接路径，重复定位精度可达 ±0.02mm。
控制系统：实现对激光参数（如功率、频率）和机械运动系统的精确控制，确保焊接过程的稳定性和一致性。部分控制系统还具备工艺数据库和参数存储功能，可快速调用成熟方案。
辅助系统：包括冷却系统、保护气体系统和排烟系统等。冷却系统用于防止设备过热，保护气体系统（如氩气）可减少气孔和氧化，提升焊缝质量，排烟系统则用于排除焊接过程中产生的有害气体。
工作原理
激光焊接机通过激光器产生高能量激光束，经过光学系统聚焦到工件表面，使材料迅速熔化并形成熔池。激光辐射的能量通过热传导向材料内部扩散，随着焊接头的移动，熔池冷却凝固后形成焊缝。根据焊接要求，可选择连续激光或脉冲激光模式。在深熔焊模式下，激光能量足够高，材料蒸发形成小孔，熔池围绕小孔流动，形成深而窄的焊缝，熔深比大，焊缝熔合充分。
技术优势
高精度焊接：聚焦光点小，定位精度高，能实现微小区域的精确焊接，特别适合转向架中精密零件的连接。
高速度焊接：焊接速度快，适合大批量生产，提高生产效率。
深熔焊能力：熔深比大，焊缝强度高，能满足转向架结构件的高强度要求。
热影响区小：减少热应力和变形，保证工件的尺寸稳定性和结构完整性。
密封性好：焊缝致密，气孔率低，适合对密封性要求高的转向架部件。
自动化程度高：通过机械运动系统和控制系统实现自动化焊接，减少人工干预，提高焊接一致性和质量稳定性。
材料适应性广：可焊接多种金属材料，包括不锈钢、铝合金等，满足转向架不同部件的材料需求。
应用场景
转向架的结构件激光焊接机主要应用于以下场景：
生产制造：用于转向架框架、轮对、悬挂装置等关键部件的焊接，保证焊缝质量和强度，提高生产效率。
维修维护：对磨损或损坏的转向架部件进行修复，延长其使用寿命。
特殊结构焊接：适用于复杂形状或难以接触部位的焊接，如转向架内部的某些连接件。
注意事项
在使用转向架的结构件激光焊接机时，需注意以下几点：
工件装配间隙应控制在较小范围内（通常≤0.1mm），并确保接头设计合理，以保证熔合质量。
操作人员需严格遵守安全操作规程，避免激光束对人体造成伤害。
定期对设备进行维护保养，确保设备的正常运行和焊接质量的稳定性。
转向架的结构件激光焊接机以其高精度、高速度和高质量的焊接优势，在转向架制造和维修领域发挥着重要作用，推动了转向架制造技术的不断发展。
