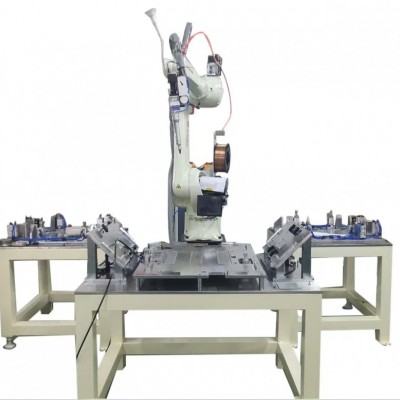

半导体设备气体管路组件激光焊接机

半导体设备气体管路组件激光焊接机，用于半导体高纯工艺气体管路直管对接环缝、弯头、三通、过滤器基座、阀门底座、调压接头的密封焊接成型。气体管路是刻蚀、沉积、离子注入等半导体制程的高纯介质输送通道，负责输送硅烷、氨气、氯气、氩气等各类工艺特种气体。管路长期持续承受介质压力交变、设备振动、高低温循环，部分介质具备腐蚀性、可燃性，焊缝需要极高的结构强度、极低泄漏率、内壁低析出与低颗粒释放特性，杜绝气体泄漏、内壁颗粒物脱落，防止污染晶圆工艺环境，保障芯片生产良率与车间安全生产。半导体特气管路主流材质为 EP 级 316L 不锈钢薄壁管材，属于超高纯精密承压管件，焊接完成后的管路同轴度、内壁成型质量、焊缝熔深、金相组织、氦检漏率、内壁洁净度，必须符合 SEMI 半导体行业规范。管路焊接变形超标，管口同轴度偏移，会造成管路装配附加应力，长期振动下焊缝疲劳开裂；焊缝根部出现氧化、凹陷、气孔、毛刺，不仅漏率超标，还会持续释放颗粒与杂质，随工艺气体进入反应腔体，造成晶圆缺陷报废，高危气体泄漏还会引发燃爆、中毒安全事故。

传统电弧焊热输入量大，热量扩散范围广，EP 不锈钢薄壁管材极易出现内壁氧化发黑、焊瘤、内凹，热影响区晶粒粗大，内壁粗糙度上升，容易吸附杂质、产生颗粒脱落。焊接残余应力大，管材容易弯曲变形，管路同轴度难以保证，后续校管、内壁抛光工序繁琐，校正过程极易损伤电解抛光内壁。焊接飞溅、氧化皮残留在管路内部，清理难度极高，微小颗粒会持续污染工艺气体。人工焊接一致性差，焊缝根部成型不稳定，焊后探伤、内壁清洗、吹扫、氦检工序繁多，加工周期长，制造成本居高不下。半导体高纯气体管路对管路同轴度、焊缝内壁成型、低放气、低颗粒释放与微漏控制要求严苛，传统焊接很难同时兼顾内壁洁净度、变形控制与量产良率。

设备采用光纤激光作为焊接热源，能量高度集中，热影响区域窄，工件受热时间短，能够有效控制管路焊接热变形，降低焊接残余应力，保障管材同轴度与管口圆度，大幅减少焊后校管、内壁二次抛光工作量。激光熔池稳定可控，焊缝熔合均匀，气孔、夹渣缺陷少，内外焊缝成型平整光滑，内壁无明显凹陷、焊瘤，焊缝力学性能与母材匹配，抗疲劳、耐特种介质腐蚀性能优良，长期压力交变工况下不易发生微泄漏。焊接采用管内管外同步高纯氩气保护，全程隔绝氧气，抑制焊缝根部氧化发黑，减少氧化物、杂质析出，降低颗粒产生风险，减少管路超净吹扫清洗工序。

工装配置伺服旋转精密定心夹持机构，管材对接环缝自动找正夹紧，保证对接间隙均匀、旋转同心度稳定；三通、弯头、接头基座采用柔性定位工装，夹持力度可控，避免薄壁管材受压形变，焊接轨迹平稳，焊缝宽窄、熔深均匀一致。更换工装组件，即可适配不同管径、壁厚规格的半导体高纯管路组件，兼顾样品试制以及大批量连续生产。可选配高精度焊缝跟踪模块，自动补偿管材机加工带来的对接错边、间隙波动，降低来料加工误差带来的焊接不良。

整机搭载 PLC 与触摸屏控制系统，激光功率、焊接速度、旋转转速、保护气流量、管内保护延时、焦点位置等全套工艺参数可存储，一键调用。不同规格管路组件单独保存独立工艺文件，产品换型时直接调取参数，缩短试焊调试时间。配套烟尘收集装置，处理焊接产生的金属烟尘，满足半导体洁净车间安全生产规范。整机结构紧凑，可对接自动化上下料、视觉检测、无损探伤、氦检、洁净吹扫工位，集成至特气管路组件装配产线，支持多班次不间断量产。

对比传统焊接工艺，激光焊接单件焊接节拍更短，生产效率明显提升。工艺标准化之后，不再依赖熟练焊工的操作经验，操作人员经过短期培训，即可完成工件装夹、程序调取与设备巡检。批量生产状态下，返修率与报废率下降，长期生产综合制造成本可控。

设备适配半导体一次配、二次配高纯特气管路、弯头、三通、阀座、过滤器底座焊接，也可用于同类型 EP 不锈钢超高纯承压精密管件加工。设备交付前，可使用客户实际工件打样，验证稳定工艺窗口，同步交付配套工艺文档。激光器、光学组件、运动机构维护周期清晰，整机维护简单，降低产线停机风险。

半导体设备气体管路是工艺特种气体的超高纯输送载体，焊接质量直接决定管路密封性能、内壁洁净度、颗粒释放水平与半导体制程稳定性。激光焊接依靠低热输入、成型稳定、根部成型可控的工艺特点，解决高纯管路焊接管口变形、内壁氧化发黑、焊缝微漏、颗粒物析出等制造痛点，满足半导体超高纯气体管路组件精密制造的精度与可靠性要求。
