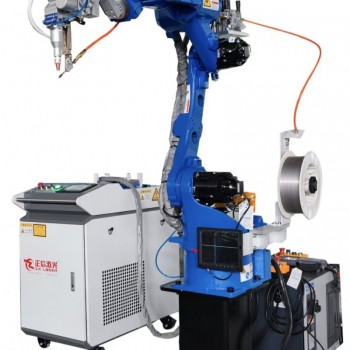

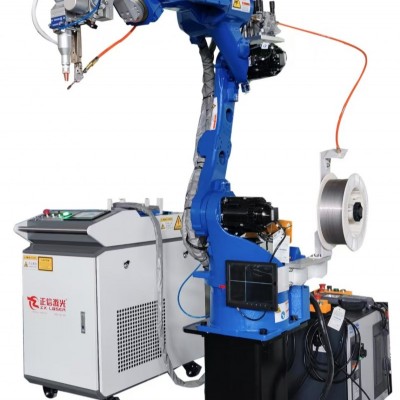

真空腔体直缝筒段激光焊接机

真空腔体直缝筒段是半导体设备、真空镀膜、质谱仪器、真空热处理装备的核心筒状构件，一般由不锈钢板材卷圆后进行直缝焊接成型，后续再与法兰、封头环焊组装。常用材料为 316L、304L 低碳不锈钢（EP 电解抛光板材），部分高纯工况选用镍基合金。直缝焊缝是真空筒段最关键部位，要求焊缝无气孔、微裂纹、夹渣，焊缝背面成型平整，无飞溅、焊瘤，内壁低放气率；焊接热变形会造成筒体圆度失圆，影响后续法兰装配与真空密封性能，表面氧化、焊渣残留会带来颗粒物污染，直接影响真空设备良率。传统等离子焊、手工氩弧焊热输入大，板材变形量大，焊缝背面容易产生氧化色与焊瘤，焊后打磨、抛光、清洗工序繁重，很难满足 SEMI 半导体超高真空零部件洁净要求。本设备专为真空腔体卷圆筒段直缝精密焊接开发。

一、设备核心工艺方案

采用摆动光纤激光焊接系统，搭配板材压紧式直缝专机工装，完成卷圆筒段轴向直缝一次性连续焊接。筒段以内外圆和端面定位，上下刚性压块沿焊缝两侧压紧固定，消除焊接过程板材翘曲、张口变形；工装内置水冷铜衬垫紧贴焊缝背面，快速导出热量，同时支撑熔池防止熔池塌陷、烧穿。焊接采用正面氩气保护 + 背面内腔背保双向供气，抑制焊缝正反面氧化。激光摆动工艺搅动熔池，帮助熔池内气体逸出，降低气孔缺陷；功率曲线可设置缓升缓降，消除起弧与收弧端弧坑缺陷。系统内置多套工艺参数，可切换不同板厚、材质的筒段焊接程序，适配小口径、大直径真空筒段试制与量产。

二、关键技术特点

1. 刚性压紧 + 水冷衬垫，抑制筒体失圆变形 焊缝两侧刚性压紧机构，抵消焊接热应力带来的板材翘曲；背面水冷铜衬垫快速散热，热影响区窄，筒段焊后圆度保持良好，减少后续整形工序，保障后续法兰装配的密封精度。
2. 直缝稳定成型，适配真空洁净要求 激光摆动工艺优化熔池流动性，焊缝根部成型均匀平整，无焊瘤、凹坑；双向高纯惰性气体保护，正反面无明显氧化色，降低材料放气率，满足高真空、超高真空腔体使用要求。
3. 焊缝视觉跟踪系统 搭载激光视觉跟踪，实时识别焊缝接缝位置，补偿板材卷圆间隙波动、接缝偏移，保证整条直缝对中稳定，杜绝偏焊、漏焊，保证整条焊缝连续致密。
4. 筒段专用洁净工装 压紧块采用防护镀层，避免划伤 EP 抛光板材表面；水冷衬垫可快速更换，适配不同筒径；工装带飞溅防护围挡，阻隔金属碎屑，维持腔体洁净状态；模块化换型，兼顾小试样打样和批量筒段生产。
5. 全流程工艺数据可追溯 激光功率、摆动参数、行走速度、保护气压力流量实时存储，绑定筒段工件编号，对接 X 光 RT、氦检、粗糙度检测台账，满足半导体真空装备供应商质量管控、SEMI 体系审核。

三、工件检测标准与应用场景

适用于半导体工艺腔体筒段、真空镀膜腔体、质谱设备真空筒段、真空热处理炉筒段直缝焊接。焊后检验项目：外观检查、焊缝粗糙度检测、X 光 RT 射线探伤、氦质谱检漏、筒体圆度测量、材料放气率测试、晶间腐蚀抽检。 适配材质：304L、316L 低碳不锈钢，Inconel625 镍基合金卷圆筒段。

四、生产效益对比

传统氩弧焊、等离子直缝焊热输入大，筒段容易翘曲失圆，焊缝背面氧化、焊瘤多，需要大量人工打磨抛光与清洗，一次氦检合格率偏低；激光直缝焊接变形小，焊缝成型干净，背面成型平整，大幅减少后处理抛光、清洗工时，焊缝放气性能更优，更容易通过真空设备厂商洁净度与真空可靠性验收，适合真空腔体、半导体设备筒段加工制造企业。
