氢燃料电池金属双极板外筒激光焊接机

氢燃料电池金属双极板外筒，是大功率电堆金属双极板集成封装的外围承压壳体，用于包裹堆叠双极板组件，起到介质隔离、冷却液密封、承压承载与结构防护作用。工件材质多为 316L、304L 不锈钢，部分选用钛合金，焊接位置集中在外筒筒体、端板、介质接管嘴的环缝与局部搭接焊缝。氢燃料电池运行时内部存在氢气、空气、冷却液介质，承受车载振动、高低温交变、介质腐蚀；焊缝一旦出现微气孔、未熔合、微裂纹，极易引发氢气、冷却液泄漏，造成电堆性能衰减甚至安全风险。焊接热量过高会造成筒体变形，破坏双极板堆叠装配精度，挤压极板流道，影响气体分配与换热效率。传统氩弧焊热输入大，筒体变形量大，热影响区宽，容易损伤内部极板密封结构，焊后校正工作量大，探伤一次合格率不稳定，无法满足燃料电池车载 IATF16949 体系要求。本设备专门针对金属双极板外筒环缝、接管精密密封焊接开发。

一、设备核心工艺方案

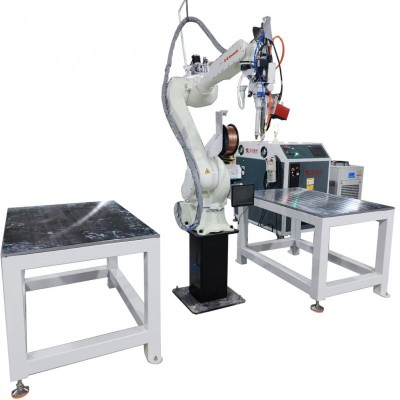

采用摆动光纤激光焊接系统，配套高精度伺服旋转变位工装，实现外筒环形焊缝连续封焊。以外筒端面与内孔作为统一定位基准，定心夹紧，保证对接件同轴度，稳定焊缝装配间隙；工装集成水冷隔热衬套，紧贴筒体外壁快速导出热量，阻断热量向内传导至双极板堆叠区域。焊接采用内外双向高纯氩气保护，外部成型保护 + 筒内背保同步供气，降低焊缝氧化风险，减少晶间腐蚀隐患。采用分段交错跳焊工艺，分散热积累，降低筒体残余应力与整体变形；激光摆动搅拌熔池，促进熔池内气体逸出，减少气孔缺陷；起弧、收弧设置功率缓升缓降，平滑搭接消除弧坑裂纹。多套焊接工艺程序可存储调用，适配不同功率等级电堆对应的外筒尺寸。

二、关键技术特点

1. 低热输入，保护极板堆叠精度 激光能量集中，热影响区窄，配合水冷隔热工装，筒体整体温升低，筒体圆度、端面形位精度稳定，避免挤压内部双极板与密封胶线，保证流道通畅，维持电堆气体分配与冷却性能。
2. 高精度同轴环缝焊接，可选 3D 视觉寻缝 伺服回转单元回转跳动小，3D 视觉实时跟踪焊缝，补偿来料机加工公差、装夹偏心，整圈焊缝熔宽均匀，根部成型致密，消除氢气、冷却液渗漏通道。
3. 抗腐蚀承压焊缝气保方案 双路独立稳压高纯氩气保护，气流柔和无紊流，焊缝无明显氧化色，降低焊缝晶间腐蚀，长期耐受氢气、冷却介质腐蚀，保障电堆长寿命运行。
4. 外筒柔性无损工装体系 两端定心夹紧，软接触夹持避免筒体表面划伤；隔热隔离结构，阻挡热量传导至内部极板安装区；模块化快换夹具，兼容多款电堆外筒，兼顾样品试制与产线批量生产。
5. 全链路工艺质量追溯 激光功率、摆动参数、旋转速度、保护气参数、焊接时序自动存档，绑定电堆 SN 码，对接 X 光 RT 探伤、氦质谱检漏、压力循环测试台账，满足新能源主机厂 IATF16949 质量体系审核与失效复盘。

三、工件检测标准与应用场景

应用于车用大功率氢燃料电池金属双极板集成外筒、固定式发电燃料电池电堆外筒组件焊接。焊后检验项目：外观飞溅检查、渗透 PT 探伤、X 光 RT 射线探伤、氦质谱检漏、水压耐压试验、高低温循环测试、振动耐久测试、盐雾腐蚀测试。 适配材质：304L、316L 低碳不锈钢，TC4 钛合金外筒。

四、生产效益对比

传统氩弧焊热变形大，筒体翘曲易造成内部双极板、密封件受损，焊缝晶粒粗大，腐蚀渗漏风险高，焊后整形、复检工序繁重；激光自动化焊接变形可控，焊缝一致性稳定，一次氦检通过率更高，减少返修报废，更容易通过燃料电池主机厂零部件可靠性验证，适合氢燃料电池金属极板、电堆封装壳体配套厂商。
