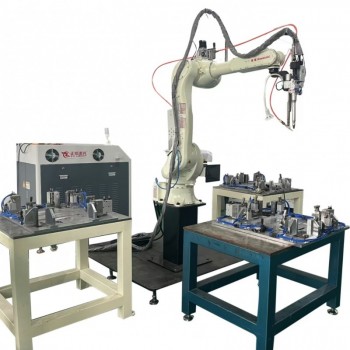

医疗无菌筒体激光焊接机

医疗无菌筒体多用于生物反应器、医用储液筒、一次性医疗设备金属承压筒、无菌取样腔体，用于存储、输送药液、缓冲生物培养液，需要维持内腔无菌洁净环境，隔绝外部微生物、粉尘、水汽。筒体材质以 316L 医用不锈钢为主，部分选用哈氏合金，焊接位置为筒体封头、法兰、进出液接管的环向对接焊缝。该类部件直接接触药液、生物介质，焊缝要求无裂纹、气孔、夹杂，焊缝内壁光滑低析出，无飞溅碎屑残留；焊接过热会造成焊缝表面氧化、晶间腐蚀，产生离子析出，污染药液，危害临床使用安全；筒体变形会破坏法兰密封面，造成无菌环境失效。传统氩弧焊热输入大，筒体变形明显，焊缝氧化严重，焊后抛光、电解抛光、清洗工序复杂，很难满足 GMP 医疗洁净与低析出要求。本设备专门针对医疗无菌筒体环缝精密密封焊接开发。

一、设备核心工艺方案

采用窄脉冲 + 摆动复合光纤激光焊接系统，配套高精度伺服旋转变位工装，完成筒体环形连续焊接。以筒体内孔、端面作为定位基准，两端定心装夹，保证对接组件同轴，稳定焊缝装配间隙；工装搭载水冷热沉隔热结构，快速导出焊缝热量，控制筒体整体温升。焊接采用内外双向高纯氩气保护，外部成型保护 + 筒体内腔背保同步供气，避免焊缝正反面氧化、氮化。采用分段交错跳焊工艺，分散热积累，降低筒体残余应力与变形；激光摆动搅拌熔池，促进熔池内气体逸出，减少气孔缺陷；起弧、收弧功率曲线缓升缓降，平滑处理搭接区域，消除弧坑微裂纹。多组工艺参数可存储切换，适配不同容积、壁厚规格的无菌筒体。

二、关键技术特点

1. 低热输入，抑制筒体变形与晶间腐蚀 激光能量集中，热影响区窄，筒体形变量小，法兰密封面平面度稳定，减少焊后研磨校正；降低焊缝敏化风险，抑制晶间腐蚀，减少金属离子析出，保障药液、生物介质安全。
2. 高精度同轴环缝焊接，可选 3D 视觉寻缝 伺服回转机构回转跳动精度高，3D 视觉自动识别焊缝位置，补偿筒体机加工公差、装夹偏心，整圈焊缝熔宽均匀，焊缝根部成型平整光滑，减少抛光工作量。
3. 医疗级高纯洁净气保系统 气路配置精密过滤器与稳压模块，气流柔和无紊流，焊缝无氧化色斑，无游离颗粒物残留，降低腔体污染风险，满足生物制药、医疗耗材洁净生产标准。
4. 无菌筒体专用无损工装 两端顶尖 + 托撑支撑，防止长筒体自重下垂；夹持采用软接触防护，保护筒体 EP 电解抛光内壁，避免划伤；隔热隔离设计阻断热量向密封面传导；模块化快换，兼顾样品试制和小批量生产。
5. 工艺全链路质量可追溯 激光功率、摆动参数、旋转速度、保护气参数、焊接时序自动存档，绑定筒体批次编号，对接射线探伤、氦检、溶出物检测台账，满足医疗器械 GMP 质量体系、生物制药设备供方评审与失效复盘。

三、工件检测标准与应用场景

主要用于生物反应器筒体、医用药液储液筒体、无菌取样腔体、体外循环设备金属筒体焊接。焊后检验项目：外观目视、焊缝粗糙度检测、X 光 RT 射线探伤、氦质谱检漏、水压强度试验、溶出物检测、微生物浸出试验、晶间腐蚀抽检。 适配材质：316L 医用不锈钢（EP 抛光）、哈氏合金 C276。

四、生产效益对比

传统氩弧焊热变形大，焊缝氧化严重，内壁焊瘤多，焊后抛光、清洗、除油工序繁琐，离子析出风险高；激光自动化焊接变形可控，焊缝成型洁净，氧化污染少，大幅降低后处理抛光与清洗工时，溶出指标更稳定，更容易通过医疗、生物制药设备的洁净验证，适合医疗生物设备、制药流体承压筒体制造企业。
