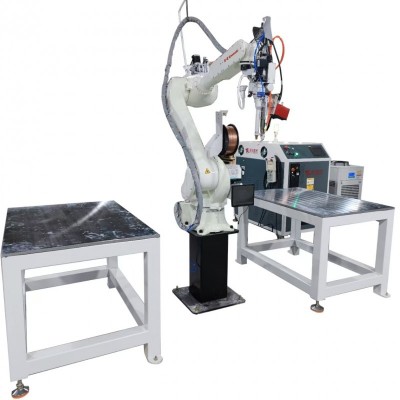

航天精密管路筒坯激光焊接机

航天精密管路筒坯是卫星、运载火箭、姿控动力系统的基础管件毛坯，筒坯一般由薄板卷圆后直缝焊接成型，后续再进行机加工、折弯、环焊装配，用于推进剂管路、冷气管路、换热管路。筒坯常用材质为 316LN、Incon718、TC4 钛合金，核心焊接位置为板材卷圆后的轴向直缝。航天管路对焊缝品质要求严苛：焊缝无气孔、未熔合、微裂纹，焊缝根部成型平整，无飞溅、夹渣；焊接残余应力过高、筒体失圆，后续机加工后容易释放应力产生变形，造成管路装配同轴度超差；焊缝缺陷在高低温循环、推进介质作用下极易扩展开裂，引发推进剂泄漏，威胁航天飞行任务。传统手工氩弧焊、等离子焊热输入大，筒坯翘曲、圆度差，焊缝晶粒粗大，焊后探伤返修、整形工作量巨大，难以满足 GJB 航天零部件验收标准。本设备专为航天精密管路筒坯直缝精密焊接开发。

一、设备核心工艺方案

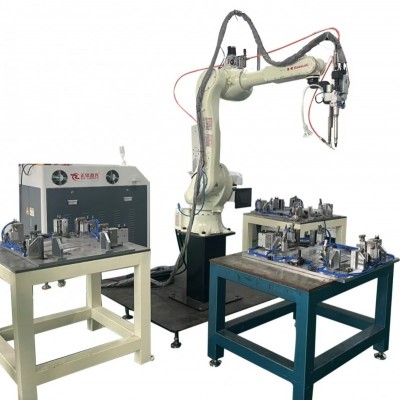

采用摆动光纤激光焊接系统，配套刚性压紧式直缝专用工装，完成卷圆筒坯轴向直缝连续焊接。筒坯采用外圆定位，焊缝两侧设置刚性压紧机构，抵消焊接热应力，抑制板材翘曲变形；工装背面配置水冷铜衬垫，紧贴焊缝背面支撑熔池，防止熔池塌陷与烧穿，快速导出热量。焊接采用正面高纯氩气保护 + 筒坯内腔背面惰性气体同步保护，抑制焊缝正反面氧化、氮化，避免晶间氧化缺陷。激光摆动搅拌熔池，促进熔池内气体逸出，降低气孔缺陷；设置起弧缓升、收弧缓降功率曲线，消除起弧、收弧端弧坑裂纹。多套工艺参数可存储，适配钛合金、镍基、不锈钢不同材质、不同壁厚筒坯，兼顾小试样研制和小批量筒坯生产。

二、关键技术特点

1. 低热输入，低残余应力，筒坯圆度可控 激光能量集中，热影响区窄，配合刚性压紧 + 水冷衬垫结构，有效控制筒坯焊接翘曲失圆，降低残余应力，减少后续机加工过程应力释放变形风险，保障后续折弯、环焊装配精度。
2. 激光焊缝实时跟踪 搭载激光视觉跟踪模块，实时采集接缝位置，补偿卷圆带来的接缝间隙波动、接缝偏移，保证整条直缝对中稳定，避免偏焊、漏焊，整条焊缝连续致密。
3. 航天级高纯惰性气保体系 气路配置精密过滤器与稳压模块，正反面双向保护，气流柔和无紊流，焊缝无氧化色斑，无游离颗粒物，满足航天零部件洁净管控要求，降低晶间腐蚀风险。
4. 薄壁筒坯无损防护工装 压紧块表面镀层防护，避免划伤板材表面；水冷铜衬垫可快速更换适配不同筒径；工装设置飞溅围挡，约束金属碎屑；模块化设计，快速切换多种规格筒坯。
5. 全链路工艺可追溯管理 激光功率、摆动参数、行走速度、保护气压力流量自动存档，绑定筒坯炉批号、工件编号，对接 X 光 RT 射线探伤、金相、水压强度试验台账，满足航天 GJB 质量体系、外协零部件评审、失效复盘要求。

三、工件检测标准与应用场景

应用于运载火箭、卫星推进系统精密管路筒坯、冷气管路筒坯、航天换热管路筒坯直缝焊接。焊后检验项目：外观目视、X 光 RT 射线探伤、渗透 PT 探伤、筒体圆度检测、金相组织抽检、水压强度试验、高低温循环疲劳试验、晶间腐蚀检测。 适配材质：316LN 不锈钢、Inconel718 镍基合金、TC4 钛合金卷圆筒坯。

四、生产效益对比

传统氩弧焊、等离子直缝焊热输入大，筒坯翘曲变形明显，残余应力离散，焊缝根部易出现氧化、夹渣，探伤返工率高，后续整形、去应力工序繁琐；激光直缝焊接变形可控，焊缝金相组织均匀，缺陷率低，大幅减少焊后校正与复检工作量，更容易通过航天院所零部件入所验收，适合航天管路、特种精密管材配套生产企业。
