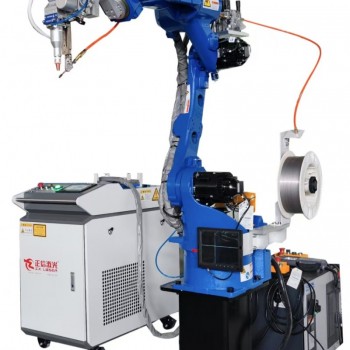

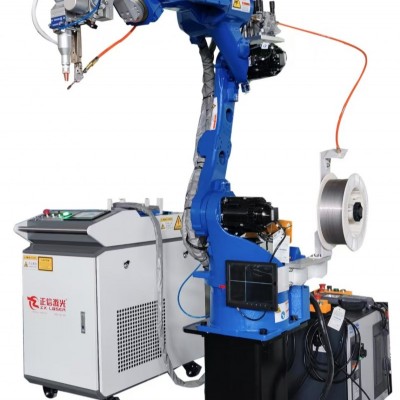

电机外壳卷圆筒坯激光焊接机

电机外壳卷圆筒坯是各类工业电机、新能源驱动电机壳体的基础毛坯件，由金属板材卷圆后进行纵向直缝焊接成型，为后续机加工、法兰焊接、表面处理提供合格筒坯基材。筒体材料常用 SPCC 冷轧钢、Q235、304/316L 不锈钢、6061 铝合金；核心焊接工位为板材卷圆后的纵向直缝。 筒坯作为电机外壳基体，对圆度、直线度、焊缝强度有基础要求；焊缝存在气孔、未熔合、裂纹，筒坯承压或后续机加工时容易开裂报废；焊接热变形会造成筒体失圆、筒体弯曲，后续车削加工余量不均匀，严重时直接无法精加工；焊缝表面凸起焊瘤会增加打磨工时，甚至导致卷圆筒坯装配卡料。传统氩弧焊、等离子直缝焊热输入大，薄板卷圆筒坯极易翘曲变形，焊缝打磨工作量巨大，生产效率偏低。本设备专为电机外壳卷圆筒坯直缝激光焊接开发。

一、设备核心工艺方案

采用摆动光纤激光焊接系统，配置刚性压紧直缝工装。卷圆后的筒坯吊装放入工装，焊缝两侧采用高精度液压压块压紧对缝，背面配备水冷铜衬垫托住熔池，抑制薄板熔池塌陷与筒体翘曲。 碳钢采用混合气保护；不锈钢选用高纯氩气；铝合金采用前置脉冲破膜工艺搭配惰性保护气，破除氧化铝膜，降低气孔产生概率。采用分段间歇式焊接，分散热量累积，降低筒坯残余应力；激光摆动搅拌熔池，促进熔池内气体逸出，减少气孔缺陷；起弧、收弧功率曲线缓升缓降，消除首尾弧坑裂纹。设备内置多套工艺参数，适配不同内径、壁厚、长度电机筒坯，支持样品打样，可对接自动化上料、卷圆机联动产线。

二、关键技术特点

1. 低热输入，筒坯形变量小 激光能量集中，热影响区域窄，卷圆筒坯焊后圆度、直线度保持良好，减少校圆整形工序，保证后续机加工余量均匀，降低壳体精加工报废率。焊缝金相组织稳定，筒坯在后续冲压、车削加工过程不易沿焊缝开裂。
2. 焊缝视觉跟踪系统 搭载 3D 激光视觉跟踪，实时监测直缝接缝间隙与对边错边，自动补偿板材卷圆带来的接缝波动，全程焊缝自动对中，杜绝偏焊、虚焊，保证整条直缝焊缝连续稳定。
3. 焊缝成型优良，减少打磨量 优化激光摆动参数，焊缝窄而平整，焊瘤少，大幅降低后续人工打磨工作量，提升筒坯生产节拍。飞溅可控，减少内壁残渣附着。
4. 大尺寸筒坯专用压紧工装 长行程刚性压紧机构，适配不同长度、直径卷圆筒坯；多点同步压紧，保证接缝间隙稳定；水冷衬垫快速带走热量，抑制热变形；夹具快速换款，柔性适配工业电机、新能源驱动电机多款筒坯规格。
5. 工艺全链路质量可追溯 激光功率、摆动参数、行走速度、保护气参数、焊接时序自动存档，绑定筒坯工件编号，联动拉伸试验、尺寸检测、渗透探伤台账，满足电机制造企业质量体系审核与失效分析。

三、工件检测标准与应用场景

适用于新能源汽车驱动电机、工业异步电机、伺服电机外壳卷圆筒坯直缝焊接。焊后检验项目：外观检查、错边与圆度尺寸检测、渗透 PT 探伤、焊缝拉伸强度测试。 适配材质：SPCC、Q235 碳钢，304/316L 不锈钢，6061 铝合金电机卷圆筒坯。

四、生产效益对比

传统等离子焊、氩弧焊热影响区域大，薄板筒坯焊后容易翘曲失圆，需要大量校圆、打磨工序，废品率高；激光直缝焊接热变形小，筒坯尺寸一致性好，焊缝力学性能稳定，减少校形与打磨人工成本，提升筒坯产线生产效率，更容易通过电机厂商来料检验，适合电机壳体毛坯、卷圆筒体结构件制造企业。
