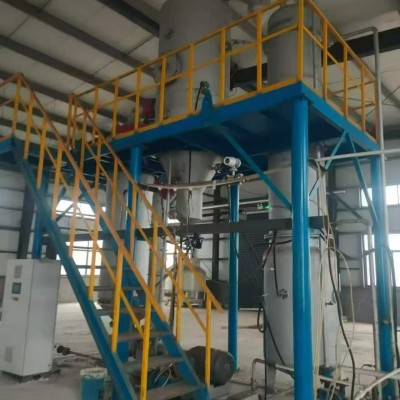

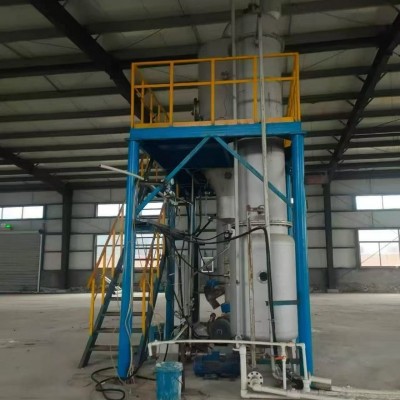

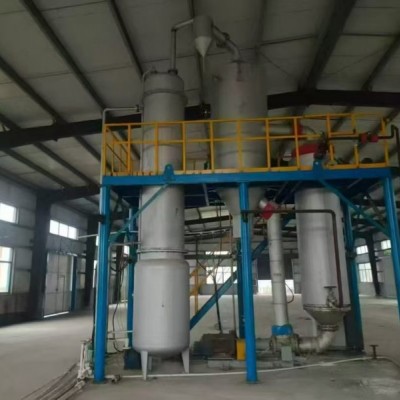

这台设备就是强制循环蒸发器，采用纯镍NI200（UNS N02200） 材质，是高腐蚀性、高盐/高浓度物料蒸发浓缩的核心设备，尤其在化工、制药、食品等领域有不可替代的优势。
一、核心结构拆解
强制循环蒸发器的核心结构分为4大部分，图中设备完整覆盖：
1. 加热室（核心换热单元）
图中上层平台的立式罐体就是加热室，内部是列管式换热管，管程走物料，壳程走加热蒸汽（如饱和蒸汽、导热油）。
材质为纯镍NI200，耐强腐蚀，是设备的核心价值所在。
2. 分离室（气液分离单元）
加热室旁的大型立式罐体是分离室，物料经加热后进入这里，在负压/常压下闪蒸，实现二次蒸汽与浓缩液的分离。
顶部的旋风分离器（图中白色锥形体）用于进一步捕集液滴，避免二次蒸汽带料。
3. 强制循环泵（动力核心）
图中下层右侧的泵体就是强制循环泵，为物料提供循环动力，让物料以高流速（1.5~3m/s）通过加热管，彻底解决结垢、堵塞问题，这是强制循环蒸发器区别于自然循环蒸发器的核心。
4. 配套系统
包括平台、管路、阀门、冷凝器、真空系统等，图中蓝色钢结构平台用于操作维护，管路用于物料、蒸汽、冷凝水的输送。
二、纯镍NI200材质的核心优势
1. 材质基础特性
NI200是工业纯镍，镍含量≥99.0%，具有：
• 优异的耐还原性酸腐蚀：耐盐酸、氢氟酸、稀硫酸、有机酸等，尤其在高温、高浓度下性能远超不锈钢、钛材；
• 极佳的耐碱性腐蚀：耐所有浓度、温度的烧碱（NaOH），是烧碱蒸发浓缩的首选材质；
• 耐卤素盐腐蚀：耐氯化物、氟化物等盐类溶液，抗点蚀、缝隙腐蚀能力极强；
• 良好的力学性能：高温下强度稳定，可长期在315℃以下工况运行，焊接性能优异。
2. 为什么选NI200做蒸发器？
普通不锈钢（304/316L）、钛材在高腐蚀工况下会快速腐蚀、穿孔，而NI200的耐腐蚀性完美适配：
• 烧碱（NaOH）蒸发浓缩（尤其是高浓度、高温工况）
• 盐酸、氢氟酸等强酸溶液蒸发
• 高盐、高氯离子废水蒸发（如含盐废水零排放）
• 制药、精细化工中的腐蚀性物料浓缩
三、强制循环蒸发器的工作原理
强制循环蒸发器的核心逻辑是“强制循环+闪蒸分离”：
1. 物料由强制循环泵驱动，以高流速进入加热室列管，被壳程蒸汽加热升温；
2. 加热后的物料进入分离室，因压力降低发生闪蒸，水分（溶剂）以二次蒸汽形式逸出，物料被浓缩；
3. 浓缩后的物料从分离室底部排出，部分回流至循环泵入口，再次进入加热室循环浓缩，直至达到目标浓度；
4. 二次蒸汽经分离室顶部除沫后，进入冷凝器冷凝，或进入下一效蒸发器（多效蒸发）重复利用，大幅降低能耗。
四、核心优势（对比其他蒸发器）
特性 强制循环蒸发器（NI200材质） 自然循环蒸发器 升膜/降膜蒸发器
抗结垢能力 极强（高流速冲刷，无死角） 弱（易结垢） 中等（易堵塞）
适用物料 高粘度、高浓度、易结垢、强腐蚀性物料 低粘度、低浓度物料 低粘度、热敏性物料
循环动力 强制循环泵（主动循环） 密度差（被动循环） 重力/泵辅助
材质适配 可定制NI200等特种合金，耐强腐蚀 多为不锈钢，耐腐蚀性一般 多为不锈钢/钛材
运行稳定性 极高，可长期连续运行 一般，易受工况波动影响 中等，对进料状态要求高
五、典型应用场景
结合NI200材质的耐腐蚀性，这类蒸发器的核心应用包括：
1. 化工行业：烧碱（NaOH）蒸发浓缩、盐酸/氢氟酸浓缩、含盐废水零排放、无机盐（如氯化锂、氯化钠）结晶蒸发；
2. 制药行业：抗生素母液浓缩、腐蚀性药液浓缩、高盐废水处理；
3. 新能源行业：锂电池电解液浓缩、盐湖提锂（高盐卤水蒸发）；
4. 食品行业：有机酸（如柠檬酸、乳酸）浓缩、高盐调味品浓缩；
5. 环保行业：高盐、高腐蚀工业废水蒸发处理。
六、关键选型与运行参数参考
1. 核心选型参数
• 材质：纯镍NI200（换热管、管板、分离器内壁等接触物料部分），壳体可采用碳钢衬镍/不锈钢衬镍降低成本；
• 效数：单效/双效/三效/多效，多效蒸发可大幅降低蒸汽消耗（三效蒸发蒸汽消耗约为单效的1/3）；
• 循环泵：选用耐腐蚀材质（如NI200、哈氏合金）的离心泵，流量根据换热面积、物料流速设计；
• 真空系统：采用水环真空泵/蒸汽喷射泵，实现负压蒸发，降低物料沸点，减少热损。
2. 运行注意事项
• 材质维护：NI200避免接触氧化性酸（如硝酸），否则会发生腐蚀；
• 防结垢：定期酸洗/碱洗，保持加热管清洁，高流速是防结垢的核心；
• 焊接质量：NI200焊接需采用专用镍基焊材，严格执行焊接工艺，避免晶间腐蚀；
• 温度控制：NI200长期运行温度不超过315℃，避免材质脆化。
图中设备也可升级为MVR（机械蒸汽再压缩）强制循环蒸发器，核心是通过压缩机将二次蒸汽压缩升温，重新作为加热蒸汽使用，蒸汽消耗可降低90%以上，仅需少量生蒸汽启动，运行成本大幅降低，是当前高能耗蒸发项目的主流升级方向，同样可采用NI200材质适配强腐蚀工况。
