一、设备核心参数与定义
• 型号规格：三效、每小时蒸发量2吨（即每小时可蒸发2吨水分）
• 核心材质：全钛材（通常为TA2/Gr2纯钛），区别于普通304/316L不锈钢
• 设备类型：强制循环式多效蒸发器，专为高腐蚀、易结垢、高盐/高固含物料设计
二、核心结构拆解

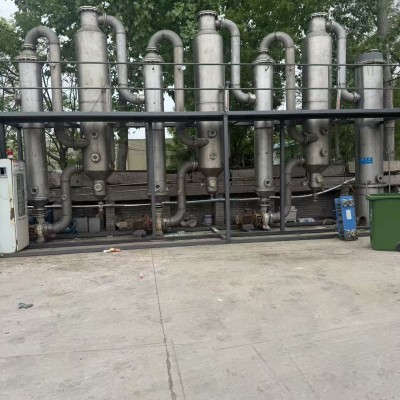

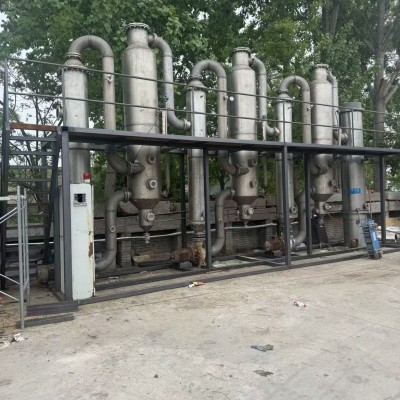

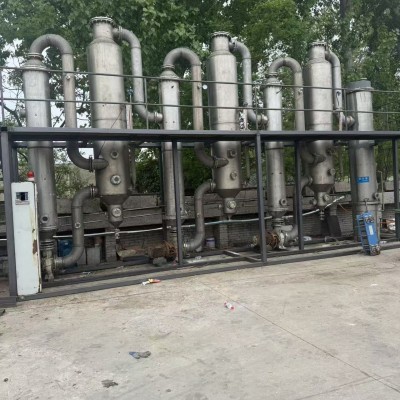

这套设备是典型的撬装式三效强制循环蒸发器，核心结构分为5大系统：
1. 三效串联蒸发单元：3组独立的加热室+分离室（图中3组大型钛材罐体），是蒸发的核心主体
2. 强制循环系统：每效配套强制循环泵（图中罐体下方的泵体），驱动物料以2-5m/s的高速在管路内循环
3. 管路与阀门系统：全钛材连接管路、工艺阀门，实现物料/蒸汽的输送与控制
4. 真空与冷凝系统：末效冷凝器、真空机组（图右侧蓝色板式换热器为冷凝器），维持系统负压
5. 框架与电控系统：钢结构撬装平台（图中黑色框架）、电控柜（图左侧），实现设备集成与自动化控制
三、工作原理详解
1. 三效串联的节能原理
三效蒸发器的核心是热能梯级利用：
• 生蒸汽（新鲜蒸汽）仅通入第一效加热室，加热物料产生二次蒸汽
• 一效的二次蒸汽作为第二效的加热热源，二效再产生二次蒸汽给第三效加热
• 仅需消耗1份生蒸汽，即可实现约2.5-2.8份的蒸发量，相比单效蒸发器节能60%-70%，大幅降低运行成本
2. 强制循环的抗结垢原理
普通自然循环蒸发器易因物料流速慢、温度高导致结垢、结晶堵塞，强制循环通过：
• 外置循环泵强制物料高速流经加热管，避免物料在管壁停留、黏壁结焦
• 物料在加热管内仅升温、不沸腾，沸腾过程在分离室完成，彻底解决易结晶、高黏度物料的结垢问题
• 适合高盐、高固含、易结晶物料的连续稳定蒸发
3. 全钛材的耐腐蚀优势
钛材是处理高腐蚀物料的黄金材质，核心优势：
• 耐氯离子腐蚀：完美适配海水、高盐废水、电镀/印染废水等含氯工况（不锈钢在高氯环境下会快速腐蚀）
• 耐酸碱腐蚀：可耐受稀硫酸、盐酸、有机酸等酸性介质，以及碱性物料
• 耐高温性能：在150℃以内的蒸发工况下，力学性能与耐腐蚀性稳定，使用寿命是不锈钢的3-5倍
• 卫生级属性：符合食品、制药行业GMP要求，无金属离子析出
四、核心应用场景
这款设备的特性决定了它的核心应用领域：
行业 典型应用
环保行业 高盐工业废水、电镀废水、印染废水、化工废液的浓缩与零排放处理
化工行业 盐酸/硫酸母液浓缩、含盐化工物料蒸发、腐蚀性物料结晶
食品/制药行业 酸性物料浓缩、含盐药液蒸发、热敏性物料低温浓缩
其他行业 海水淡化、含盐废水资源化、锂电池电解液回收等
六、核心优势与选型注意事项
核心优势
1. 极致节能：三效串联+强制循环，蒸汽消耗仅为单效的1/3，长期运行成本极低
2. 超强耐腐：全钛材设计，可处理高氯、高酸碱等不锈钢无法耐受的腐蚀性物料
3. 抗结垢能力强：强制循环高速流动，彻底解决易结晶、高固含物料的结垢堵塞问题
4. 撬装集成：设备整体撬装，安装便捷，占地面积小，可快速投产
1. 材质验证：务必确认是全钛材（加热管、罐体、管路均为钛材），避免“部分钛材”以次充好
2. 蒸发量核实：2吨为额定蒸发量，需根据实际物料浓度、工况核算实际处理能力
3. 二手验机重点：检查钛材腐蚀情况、循环泵工况、真空系统密封性、管路阀门完整性
4. 工况匹配：强制循环适合高盐、易结晶物料；若为热敏性物料，需确认低温蒸发配置
