先看一下同类型设备的样子，和你图里的设备结构是一致的：
一、核心基础认知
6平方搪瓷薄膜蒸发器，全称是6㎡搪玻璃刮膜式薄膜蒸发器，“6平方”指的是有效蒸发传热面积为6㎡，是化工、制药行业里处理强腐蚀性、热敏性物料的核心设备。
它的搪瓷（搪玻璃）层，是在碳钢基材上高温烧制的致密玻璃釉面，能耐受pH 0-14的强酸碱腐蚀，这也是它区别于不锈钢薄膜蒸发器的关键优势。
二、结构拆解（对应你图里的设备）

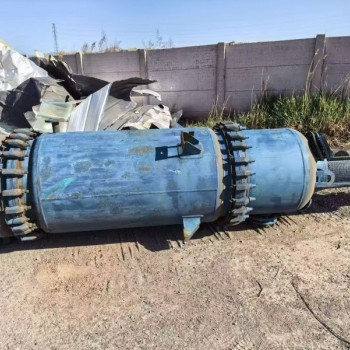

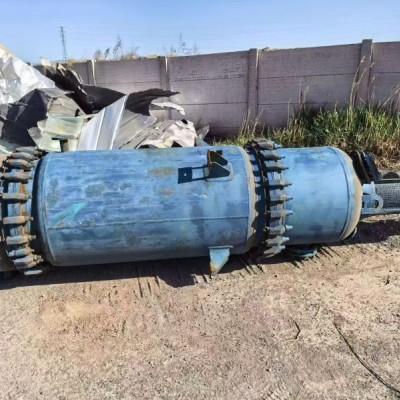

1. 加热筒体（主体）：你图里的蓝色圆筒，内部是搪玻璃面，外部带夹套。夹套通蒸汽/导热油，为蒸发提供热源。筒体上的法兰口，分别是进料、出料、二次蒸汽出口、检修口等。

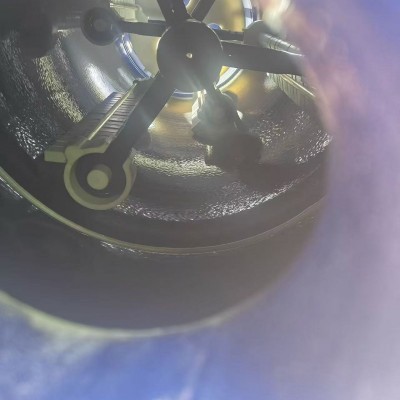

2. 刮膜转子系统：图里左侧伸出的电机+减速机+转轴+刮板。
◦ 电机带动转轴旋转，刮板（通常是聚四氟乙烯材质）与筒壁保持0.5-2mm间隙，把物料强制刮成均匀薄膜，避免结垢、提高传热效率。
◦ 减速机降低转速，保证刮板稳定运行，常见功率2.2-4kW。

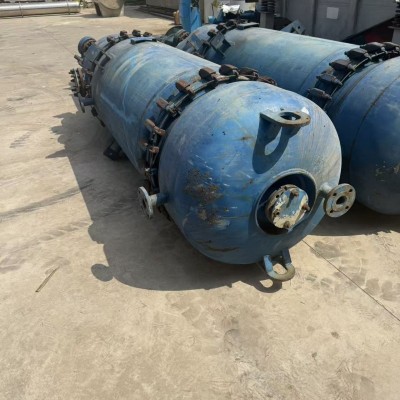

3. 搪玻璃法兰与紧固件：筒体上一圈圈的螺栓，是搪瓷设备的快开/密封结构，保证内部强腐蚀性物料不泄漏，也方便检修。
三、工作原理
1. 预热后的物料从顶部进料口进入，经离心分散盘初步布洒在筒体内壁；
2. 旋转的刮板把物料强制刮成0.1-1mm的均匀液膜，沿筒壁向下流动；
3. 夹套的热量通过搪瓷层传递给液膜，低沸点组分快速汽化；
4. 二次蒸汽从顶部/侧部排出，进入冷凝器；浓缩后的物料从底部出料口排出。
• 关键优势：物料停留时间极短（几秒到几十秒），且在真空环境下低温蒸发，特别适合热敏性物料（比如抗生素、维生素）和易结垢物料。
四、核心特点与适用场景
特点 说明
耐强腐蚀 搪玻璃层可耐受大部分强酸、强碱、有机溶剂腐蚀
传热效率高 强制刮膜避免结垢，总传热系数可达200-450 Kcal/㎡·h·℃
低温蒸发 真空工况下，可在40-80℃完成蒸发，保护热敏物料
适用物料广 可处理高粘度、易结晶、含少量固体颗粒的腐蚀性物料
典型应用：
• 制药行业：抗生素溶液、中药提取液浓缩
• 化工行业：含酸/碱的废液蒸发、精细化工产品提纯
• 农药行业：草甘膦、农药中间体的浓缩处理
五、和不锈钢薄膜蒸发器的区别
对比项 搪瓷薄膜蒸发器 不锈钢薄膜蒸发器
耐腐蚀性 强（耐强酸强碱） 一般（不耐强腐蚀介质）
成本 较高 较低
适用工况 腐蚀性物料 中性腐蚀性物料
维护难度 需避免搪瓷磕碰，检修要求高 相对简单
