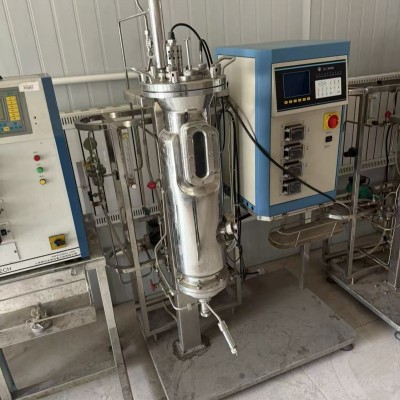

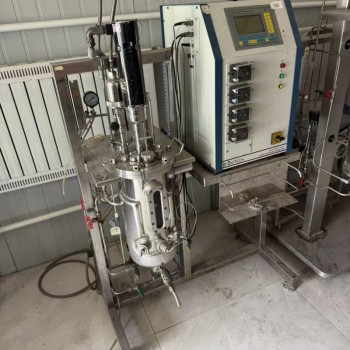

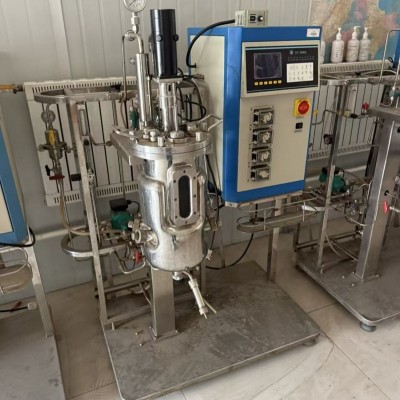

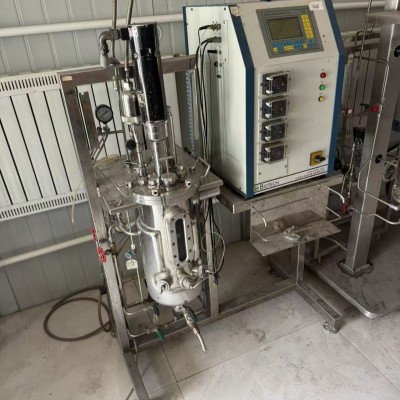

核心结构与功能拆解
它主要由罐体系统、搅拌系统、控制系统、辅助管路四大部分组成：
1. 罐体系统（不锈钢罐）
◦ 材质多为304/316L不锈钢，带夹套可实现电加热/循环水控温，耐受高温高压灭菌（通常121℃/0.1MPa）。
◦ 罐体上的视镜可直接观察发酵液状态，顶部的多个接口分别用于补料、接种、取样、通气和传感器安装（pH、溶氧、温度等探头）。
2. 搅拌系统（顶部的黑色装置）
◦ 由电机、搅拌轴、搅拌桨和轴封组成，可无级调速，带动罐内液体流动。
◦ 核心作用是打破气泡、强化氧气溶解，同时让菌体、营养物质、温度均匀分布，避免局部浓度差。
3. 控制系统（右侧的白色控制柜）
◦ 面板上的显示屏可实时监测温度、pH、溶氧、转速、泡沫液位等关键参数。
◦ 下方的蠕动泵模块可实现自动补料、加酸/碱调节pH、添加消泡剂，是自动化发酵的“大脑”。
4. 辅助管路系统
◦ 包含空气过滤除菌管路、蒸汽灭菌管路、冷却/加热管路，以及排气、取样、出料接口，保证发酵过程的无菌和稳定运行。
工作原理与典型流程
1. 灭菌与准备：罐体、管路先通过高压蒸汽灭菌，培养基、补料液单独灭菌后接入系统，完成无菌接种。
2. 参数调控：控制系统设定目标温度、pH、溶氧值，通过加热/冷却、酸碱添加、调节搅拌转速和通气量维持环境稳定。
3. 发酵过程：微生物在罐内的适宜环境中生长代谢，搅拌和通气持续提供氧气，消泡系统控制泡沫溢出，补料系统按需补充营养。
4. 结束与放罐：发酵完成后，停止搅拌和通气，通过底部阀门放出发酵液，罐体和管路立即清洗灭菌，避免交叉污染。
应用场景与特点
• 应用场景：实验室小试（如细菌/酵母培养、抗生素发酵、酶制剂研发）、工艺优化、教学演示，也可作为中试放大的前期数据验证设备。
• 核心优势：参数控制精度高、操作灵活、灭菌彻底、可全程记录数据，为后续工业生产提供可靠依据。
• 常见规格：这类设备的有效容积通常为5L-50L，图中设备大概率为10L/15L/20L级别的实验室型号。
补充小知识
这类设备也叫“机械搅拌通风发酵罐”，是工业大型发酵罐的缩小版，二者的控制逻辑和核心结构基本一致。区别在于实验室型号更强调自动化和灵活性，工业型号则更注重放大后的传质效率、能耗和无菌保障。
